Jakie rodzaje uziemionych łączników solarnych są stosowane w projektach fotowoltaicznych?

Na ogromnej farmie słonecznej rozciągającej się na powierzchni setek akrów tysiące paneli słonecznych jest zamontowanych na stalowych konstrukcjach, które muszą wytrzymać dziesięciolecia wiatru, deszczu i cykli termicznych. Integralność całego systemu zależy od często pomijanego elementu — uziemiającego łącznika solarnego. Te małe, ale krytyczne komponenty przenoszą obciążenia strukturalne z paneli słonecznych na system montażowy i ostatecznie na ziemię. Awaria pojedynczego łącznika może spowodować efekt kaskadowy: luźny panel, uszkodzony moduł lub, w najgorszym przypadku, katastrofalne zawalenie się konstrukcji, które zagraża życiu i zakłóca wytwarzanie energii. W branży fotowoltaicznej awarie elementów złącznych nie są rzadkością. Są one stałą przyczyną roszczeń gwarancyjnych i kosztownych napraw w terenie. Można im jednak całkowicie zapobiec dzięki właściwemu doborowi, doborowi materiałów i zapewnieniu jakości.

Jakie więc rodzajeZiemne łączniki solarnesą powszechnie stosowane w projektach fotowoltaicznych i jak inżynierowie wybierają te właściwe? Odpowiedź polega na zrozumieniu gamy produktów przeznaczonych do konkretnych zastosowań. Należą do nich kotwy fundamentowe, takie jak śruby gruntowe i śruby kotwiące do betonu, łączniki konstrukcyjne, takie jak śruby T, śruby U i śruby sześciokątne, a także specjalistyczne elementy złączne, takie jak wkręty samogwintujące i nity. Każdy typ ma unikalne parametry konstrukcyjne, w tym wytrzymałość mechaniczną, odporność na korozję i łatwość montażu. W tym artykule przedstawiono kompleksowy podział głównych kategorii uziemionych elementów złącznych do instalacji fotowoltaicznych, omówiono krytyczne czynniki wyboru materiałów oraz zbadano specyfikacje techniczne i standardy jakości, które definiują wysokowydajne elementy złączne w wymagającym środowisku elektrowni słonecznej.

Spis treści

• 1. Czym są uziemione łączniki solarne i ich kluczowe specyfikacje?
  • 1.1 Definicja i klasyfikacja uziemionych łączników solarnych
  • 1.2 Kluczowe dane techniczne
• 2. W jaki sposób wybór materiału wpływa na działanie uziemionego łącznika solarnego?
• 3. Jakie są główne typy uziemionych łączników solarnych stosowanych w projektach?
• 4. Jakie standardy jakości i testy zapewniają niezawodność uziemionego łącznika solarnego?
• 5. Jak wybrać odpowiednie uziemione łączniki solarne do swojego projektu?
• 6. W jaki sposób profesjonalne uziemione łączniki solarne poprawiają zwrot z inwestycji w projekt?
• 7. Często zadawane pytania (FAQ)
• 8. O rozwiązaniu Energia słoneczna Rozwiązanie
• 9. Wniosek

1. Czym są uziemione łączniki solarne i ich kluczowe specyfikacje?

1.1 Definicja i klasyfikacja uziemionych łączników solarnych

Uziemiony łącznik solarny to element mechaniczny służący do bezpiecznego mocowania konstrukcji montażowych instalacji fotowoltaicznych do fundamentu gruntowego oraz do łączenia różnych elementów konstrukcyjnych w obrębie układu fotowoltaicznego. Łączniki te przenoszą obciążenia wiatrem, śniegiem i obciążenia sejsmiczne z modułów przez system montażowy do gruntu, co czyni je krytyczną ścieżką obciążenia w każdym projekcie fotowoltaicznym. Bez odpowiednich elementów złącznych cała integralność strukturalna farmy fotowoltaicznej jest zagrożona.Ziemne łączniki solarnesą zazwyczaj klasyfikowane według ich funkcji w systemie: kotwy fundamentowe (które mocują konstrukcję do podłoża), łączniki konstrukcyjne (które łączą różne elementy montażowe) i zaciski modułowe (które mocują panele słoneczne do konstrukcji). Każda klasyfikacja ma swój własny zestaw wymagań projektowych i metod instalacji.

Z punktu widzenia projektu łączniki gruntowe solarne należy oceniać w oparciu o trzy główne kryteria: wytrzymałość mechaniczną (odporność na obciążenia rozciągające, ścinające i ściskające), odporność na korozję (odporność na degradację środowiska przez ponad 25 lat trwania projektu) oraz łatwość instalacji (możliwość szybkiego i spójnego montażu przy użyciu minimalnej liczby specjalistycznych narzędzi). Kryteria te nie są niezależne; element złączny, który ma doskonałą wytrzymałość mechaniczną, ale słabą odporność na korozję, ulegnie przedwczesnemu uszkodzeniu w środowisku przybrzeżnym, natomiast element złączny, który jest odporny na korozję, ale trudny w montażu, podniesie koszty projektu. Oto dlaczegoEnergia słoneczna Rozwiązanie— wiodący producent uchwytów fotowoltaicznych — opracował kompleksową gamę uziemionych elementów złącznych do instalacji fotowoltaicznych, które spełniają wszystkie trzy kryteria jednocześnie. Nasze elementy złączne zostały zaprojektowane tak, aby spełniać specyficzne wymagania projektów fotowoltaicznych montowanych na ziemi, od małych instalacji komercyjnych po duże gospodarstwa użyteczności publicznej obejmujące tysiące akrów.

1.2 Kluczowe dane techniczne

Aby prawidłowo określić uziemiony łącznik solarny, inżynierowie muszą zrozumieć jego kluczowe parametry techniczne. Specyfikacje te definiują działanie łącznika i określają jego przydatność do obciążeń projektowych i warunków środowiskowych. Poniższa tabela zawiera szczegółowy przegląd krytycznych specyfikacji najczęściej stosowanych typów łączników uziemiających do instalacji fotowoltaicznych w projektach fotowoltaicznych, w oparciu o obszerne testy i dane terenowe przeprowadzone w naszej fabryce.

Powyższa tabela pokazuje, że każdy typ uziemionego łącznika solarnego ma unikalny zestaw specyfikacji. Na przykład kotwy fundamentowe muszą mieć wysoką wytrzymałość na rozciąganie i plastyczność, aby wytrzymać siły wyrywające z gruntu. Zazwyczaj są one cynkowane ogniowo z grubą powłoką chroniącą przed korozją gleby. Śruby konstrukcyjne muszą mieć wysoką wytrzymałość (klasa 8.8 lub 10.9) i często są pokryte powłoką cynkowo-aluminiowo-magnezową (ZAM) w celu zwiększenia odporności na korozję. Śruby zaciskowe modułu są zwykle wykonane ze stali nierdzewnej, ponieważ są bezpośrednio wystawione na działanie środowiska i mają kluczowe znaczenie dla mocowania panelu. Zrozumienie tych specyfikacji pozwala inżynierom wybrać odpowiedni łącznik uziemiający do instalacji fotowoltaicznej dla każdego zastosowania w ramach projektu fotowoltaicznego, zapewniając bezpieczeństwo, niezawodność i trwałość.

2. W jaki sposób wybór materiału wpływa na działanie uziemionego łącznika solarnego?

Wybór materiału na uziemiony łącznik solarny jest jedną z najważniejszych decyzji podczas projektowania projektu instalacji fotowoltaicznych. Materiał łącznika decyduje o jego wytrzymałości, odporności na korozję i długotrwałej niezawodności. W branży fotowoltaicznej dominują trzy podstawowe kategorie materiałów: stal węglowa z powłokami ochronnymi, stal nierdzewna i stal pokryta cynkiem, aluminium i magnezem (ZAM). Każdy materiał ma inne zalety i ograniczenia, a wybór musi być dostosowany do specyficznych warunków środowiskowych projektu.

Rozważmy przypadek farmy fotowoltaicznej o mocy 150 MW zbudowanej w przybrzeżnym regionie Chile. Specyfikacje projektu wymagały standardowych elementów złącznych cynkowanych ogniowo. Jednakże ocynkowane elementy złączne zaczęły wykazywać oznaki korozji w ciągu dwóch lat eksploatacji z powodu połączenia wysokiej wilgotności, mgły solnej i cykli temperatur. Wynikająca z tego wymiana elementów złącznych doprowadziła do znacznych kosztów konserwacji i zmniejszenia zużycia energii w okresie naprawy. Ta awaria nie wynikała z wady konstrukcyjnej samych elementów złącznych, ale z niedopasowania doboru materiału do warunków środowiskowych. Projekt byłby lepiej zrealizowany, gdyby zastosowano stal nierdzewną (klasa 316) lub wysokowydajne elementy złączne pokryte powłoką ZAM.

Trzy podstawowe opcje materiałowe dlaZiemne łączniki solarneCzy:

Stal węglowa z powłoką cynkowaną ogniowo.Jest to najczęściej stosowany materiał ze względu na równowagę kosztów i wydajności. Powłoka cynkowana ogniowo tworzy warstwę barierową chroniącą stal przed korozją. Jednakże grubość powłoki musi być odpowiednia (zwykle ≥ 85 µm dla środowisk agresywnych), a powłoka musi być wolna od wad. Zaletą jest opłacalność; ograniczeniem jest to, że powłoka jest podatna na uszkodzenia podczas montażu, a jej właściwości użytkowe pogarszają się wraz z upływem czasu.

Stal nierdzewna (304 i 316).Stal nierdzewna zawiera chrom, który tworzy pasywną warstwę tlenku, która zapewnia doskonałą odporność na korozję bez konieczności stosowania osobnej powłoki. Stal nierdzewna klasy 316 zawierająca molibden jest szczególnie skuteczna w środowiskach morskich i przybrzeżnych. Zaletą jest wyjątkowa odporność na korozję i niskie koszty utrzymania; ograniczeniem są znacznie wyższe koszty materiałów i możliwość wystąpienia korozji szczelinowej w połączeniach gwintowych.

Stal powlekana cynkiem, aluminium i magnezem (ZAM).Jest to nowy materiał zapewniający doskonałą odporność na korozję w porównaniu ze stalą ocynkowaną ogniowo. Powłoka ZAM jest cieńsza (zwykle 5-7µm) od powłoki ocynkowanej, ale zapewnia właściwości samonaprawy na krawędziach ciętych, co jest znaczącą zaletą. Zaletą jest zmniejszona waga i zwiększona odporność na korozję; ograniczeniem jest wyższy koszt w porównaniu do standardowych produktów ocynkowanych.

Energia słoneczna Rozwiązanieoferuje uziemione łączniki solarne ze wszystkich trzech rodzajów materiałów, ze szczegółowymi zaleceniami opartymi na środowisku projektu. Do projektów w regionach przybrzeżnych lub o dużej wilgotności zalecamy stal nierdzewną klasy 316 lub stal powlekaną ZAM. W przypadku projektów śródlądowych o niższym ryzyku korozji najbardziej opłacalną opcją jest stal węglowa ocynkowana ogniowo. Nasza fabryka utrzymuje szczegółowe specyfikacje materiałowe i może zapewnić wskazówki dotyczące optymalnego wyboru dla konkretnego zastosowania.

3. Jakie są główne typy uziemionych łączników solarnych stosowanych w projektach?

Ziemne łączniki solarnemożna podzielić na trzy podstawowe rodziny w zależności od ich funkcji w systemie montażu fotowoltaicznego: kotwy fundamentowe, łączniki konstrukcyjne i łączniki do mocowania modułów. Każda rodzina zawiera wiele określonych typów, a wybór zależy od projektu konstrukcji montażowej, warunków terenowych i wymagań projektu. Zrozumienie różnic między tymi typami jest niezbędne do prawidłowej specyfikacji i instalacji.

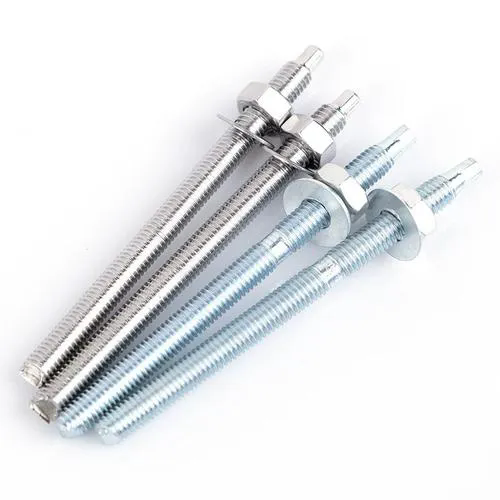

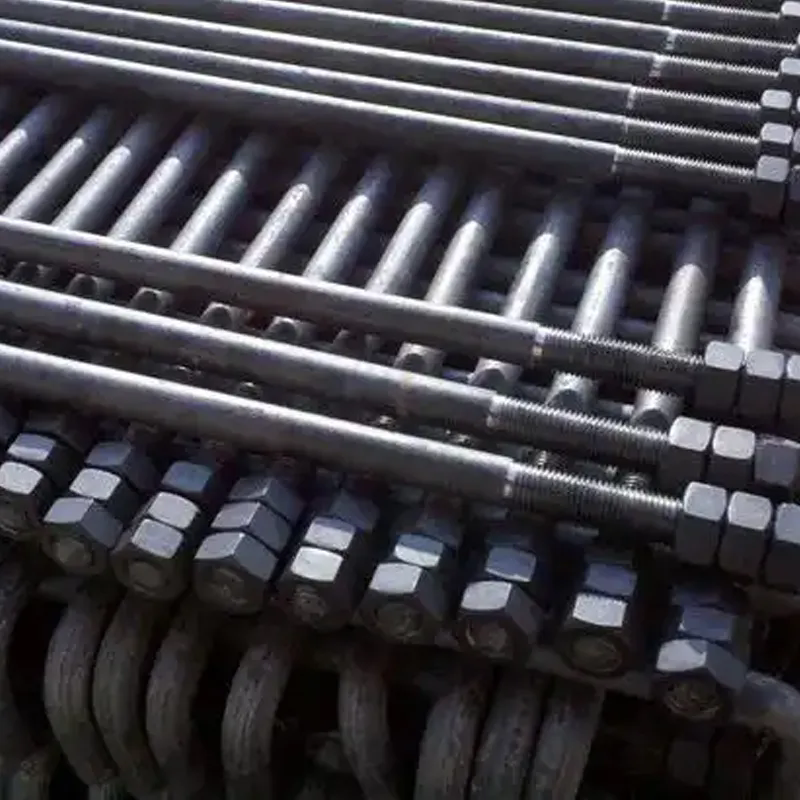

Kotwy fundamentowe:Te uziemione łączniki solarne mocują konstrukcję montażową do podłoża. Najpopularniejsze typy to śruby gruntowe (pale śrubowe), śruby kotwiące do betonu (do fundamentów betonowych) i pale wbijane z połączeniami śrubowymi. Wkręty uziemiające są szczególnie popularne w projektach na skalę użyteczności publicznej, ponieważ można je szybko zamontować i nie wymagają czasu utwardzania betonu. Wbijane są w ziemię za pomocą specjalistycznego sprzętu i zapewniają doskonałą odporność na wyrywanie. Betonowe śruby kotwiące stosuje się przy wylewaniu fundamentu betonowego; są osadzone w betonie i stanowią połączenie gwintowe dla konstrukcji montażowej.

Złącza strukturalne:Te uziemione łączniki solarne służą do łączenia różnych stalowych elementów konstrukcji montażowej, takich jak kolumny, belki, płatwie i stężenia ukośne. Podstawowymi typami złączy są śruby sześciokątne, śruby T, śruby w kształcie litery U i wkręty samogwintujące. Najpopularniejsze są śruby sześciokątne, używane z nakrętkami i podkładkami do tworzenia połączeń śrubowych. Śruby teowe przeznaczone są do stosowania z szynami szczelinowymi, umożliwiając regulację punktu łączenia. Śruby typu U służą do mocowania rur lub kształtowników okrągłych do płaskich powierzchni. Wkręty samogwintujące stosowane są do połączeń cienkościennych, gdzie wiercenie i gwintowanie można wykonać w jednej operacji.

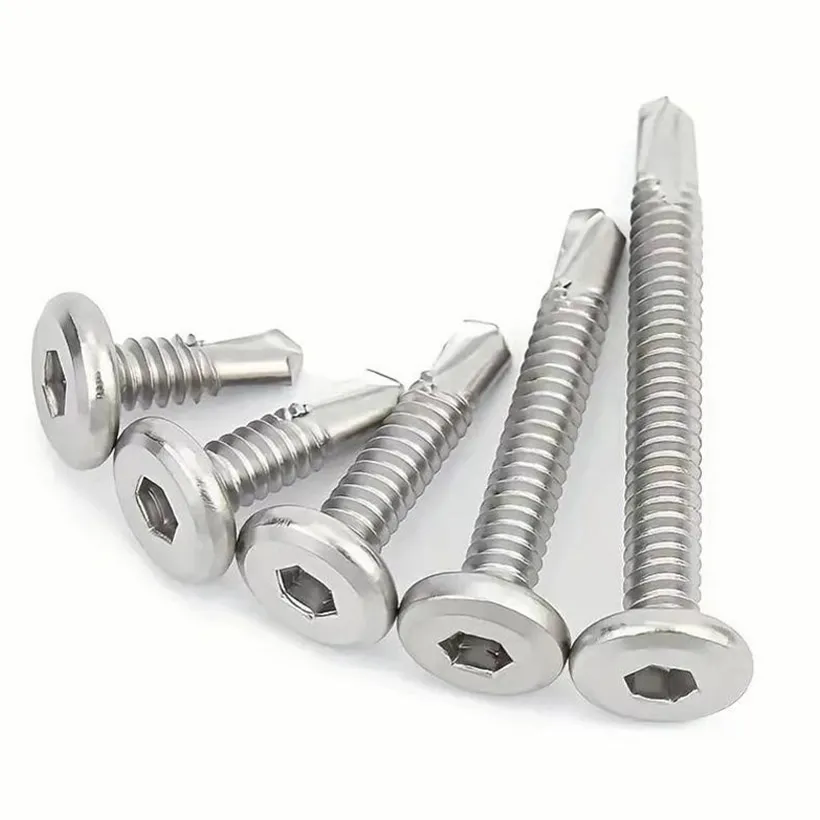

Elementy mocujące moduł:Te uziemione łączniki solarne mocują panele słoneczne do szyn montażowych. Najpopularniejsze typy to śruby zaciskowe, śruby suportowe i nity. Śruby zaciskowe służą do mocowania ramy panelu do szyny w połączeniu z zaciskami modułowymi. Śruby jezdne mają kwadratową szyjkę, która zapobiega obracaniu się podczas instalacji, co czyni je idealnymi do zastosowań, w których dostęp jest ograniczony. Nity służą do trwałych, odpornych na manipulacje połączeń, w których nie przewiduje się demontażu.

Poniższa tabela zawiera podsumowanie głównych typów uziemionych łączników solarnych i ich głównych zastosowań.

Nasza fabryka, Energet Solar Solution, produkuje szeroką gamę uziemionych elementów złącznych do instalacji fotowoltaicznych, spełniających różnorodne wymagania projektów. Rozumiemy, że każdy projekt jest wyjątkowy i oferujemy niestandardowe rozwiązania – w tym specjalne projekty gwintów, niestandardowe powłoki i niestandardowe wymiary – aby sprostać specyficznym potrzebom naszych klientów. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego typu łącznika i specyfikacji dla dowolnego zastosowania montażu instalacji fotowoltaicznej, zapewniając, że łączniki nie tylko będą działać niezawodnie, ale także przyczynią się do wydajnej instalacji i długoterminowej integralności systemu.

4. Jakie standardy jakości i testy zapewniają niezawodność uziemionego łącznika solarnego?

Niezawodność uziemionego łącznika solarnego nie zależy tylko od jego materiału i konstrukcji; zależy również od jakości produkcji i rygorystycznych testów, jakim poddawany jest produkt przed dotarciem na miejsce realizacji projektu. Normy międzynarodowe i krajowe zapewniają ramy zapewniające jakość elementów złącznych, a niezależne badania potwierdzają, że elementy złączne spełniają te normy. W przypadku projektu fotowoltaicznego, który ma działać przez 25 do 30 lat, jakośćZiemne łączniki solarnejest krytycznym czynnikiem wpływającym na długoterminową wydajność i bezpieczeństwo konstrukcji. Inżynierowie i kierownicy projektów muszą mieć pewność, że określone przez nich elementy złączne są nie tylko prawidłowo zaprojektowane, ale także prawidłowo wyprodukowane i przetestowane.

Do najważniejszych norm dotyczących łączników gruntowych typu Solar należą: ISO 898-1 (właściwości mechaniczne elementów złącznych ze stali węglowej i stopowej), ISO 898-2 (właściwości mechaniczne nakrętek), ISO 10684 (powłoki cynkowane ogniowo na elementach złącznych gwintowanych), ASTM B117 (badanie w mgle solnej) oraz EN 1090 (wykonanie konstrukcji stalowych). Gwarantuje się, że element złączny spełniający te normy będzie miał określone właściwości mechaniczne, tolerancje wymiarowe i właściwości powłoki. Jednak spełnienie normy jest wymaganiem minimalnym; dostawca wysokiej jakości elementów złącznych wyjdzie poza standard, aby zapewnić niezawodność. Na Energia słoneczna Rozwiązanie, nasze uziemione łączniki solarne są produkowane w zakładach zgodnych z systemami zarządzania jakością ISO 9001. Wykonujemy wewnętrzne badania sprawdzające, czy każda partia elementów złącznych spełnia określone wymagania mechaniczne i korozyjne, a do każdego zamówienia dołączamy certyfikaty badań.

Aby naprawdę zrozumieć niezawodność uziemionego łącznika solarnego, należy przyjrzeć się testom potwierdzającym jego działanie. Najbardziej krytyczne testy elementów złącznych solarnych to:

Badanie w mgle solnej (ASTM B117).Ten test poddaje łącznik działaniu ciągłego środowiska mgły solnej, symulując warunki korozyjne panujące w środowisku przybrzeżnym i morskim. W teście mierzy się liczbę godzin, po upływie których element złączny wykazuje oznaki czerwonej lub białej rdzy. W przypadku gruntowego łącznika solarnego przeznaczonego do projektów przybrzeżnych zazwyczaj wymagany jest wynik testu w komorze solnej wynoszący co najmniej 1500 godzin.

Badanie wytrzymałości na rozciąganie i plastyczności.W tym teście mechanicznym mierzy się odporność elementu złącznego na siły ciągnące. Element złączny rozciąga się na maszynie wytrzymałościowej aż do zerwania i rejestruje się maksymalną siłę, jaką wytrzymuje. Test sprawdza, czy rzeczywista wytrzymałość łącznika odpowiada określonej klasie. Jest to szczególnie istotne w przypadku łączników konstrukcyjnych, które muszą być odporne na obciążenia wiatrem i śniegiem.

Testowanie momentu obrotowego.Test ten sprawdza zależność pomiędzy przyłożonym momentem obrotowym a wynikającym z niego obciążeniem zacisku. W przypadku instalacji fotowoltaicznych istotne jest stałe obciążenie zacisku, aby zapobiec poluzowaniu się łącznika lub nadmiernemu dokręceniu aż do uszkodzenia. Podajemy zalecenia dotyczące momentu obrotowego dla każdego typu uziemionego łącznika solarnego i zalecamy, aby wykonawcy używali skalibrowanych kluczy dynamometrycznych podczas montażu.

Testowanie zmęczenia.Konstrukcje do montażu paneli słonecznych podlegają obciążeniom dynamicznym od wiatru i sił sejsmicznych. Testy zmęczeniowe poddają uziemiony łącznik solarny powtarzającym się cyklom obciążenia, aby symulować naprężenia występujące w 25-letnim okresie użytkowania. Test ten jest szczególnie ważny w przypadku elementów złącznych stosowanych w obszarach narażonych na silne wiatry lub aktywność sejsmiczną.

Poniższa tabela ilustruje typowe wymagania testowe dla różnych gatunków i zastosowań łączników uziemiających do instalacji solarnych.

Energia słoneczna Rozwiązanie dostarcza pełne raporty z testów przy każdej dostawie uziemionych elementów złącznych do instalacji fotowoltaicznych. Nasza fabryka posiada kompleksowe zaplecze badawcze i system zarządzania jakością, który zapewnia, że ​​każda partia spełnia wymagane specyfikacje. Oferujemy również usługi testowania stron trzecich dla klientów, którzy wymagają niezależnej weryfikacji działania elementów złącznych. Wybierając wysokiej jakości, przetestowane elementy złączne, właściciele projektów i inżynierowie mogą mieć pewność co do integralności strukturalnej i trwałości swoich instalacji fotowoltaicznych.

5. Jak wybrać odpowiednie uziemione łączniki solarne do swojego projektu?

Wybór prawidłowegoZiemne łączniki solarnew przypadku projektu fotowoltaicznego jest to ustrukturyzowany proces, który wymaga uwzględnienia wielu czynników. Zły wybór może prowadzić do awarii konstrukcyjnych, kosztownych przeróbek lub przedwczesnej konserwacji. Systematyczne podejście gwarantuje, że elementy złączne będą odpowiednie do warunków środowiskowych, obciążeń konstrukcyjnych i metod montażu w projekcie. W Energet Solar Solution opracowaliśmy pięciostopniową strukturę selekcji, której używamy, aby przeprowadzić naszych klientów przez ten proces.

Krok 1: Zdefiniuj warunki środowiskowe.Pierwszym i najważniejszym krokiem jest ocena ryzyka korozji. Czy obiekt znajduje się blisko wybrzeża? Czy gleba jest żrąca? Jaki jest oczekiwany zakres wilgotności i temperatury? Warunki środowiskowe decydują o tym, czy elementy złączne muszą być ocynkowane ogniowo, pokryte powłoką ZAM, czy też wykonane ze stali nierdzewnej. W przypadku obiektów przybrzeżnych zdecydowanie zalecamy produkty ze stali nierdzewnej klasy 316 lub produktów powlekanych ZAM. W przypadku suchych miejsc w głębi lądu wystarczające mogą być elementy złączne ocynkowane ogniowo.

Krok 2: Identyfikacja obciążeń konstrukcyjnych.Elementy złączne muszą być w stanie wytrzymać wszystkie stosowane obciążenia, w tym obciążenia własne (ciężar paneli i konstrukcji), obciążenia użytkowe (nagromadzenie się śniegu i wody) oraz obciążenia wiatrem (w oparciu o lokalną prędkość wiatru i wysokość konstrukcji). Obciążenia projektowe muszą zostać obliczone przez inżyniera budowlanego, a łączniki muszą zostać dobrane tak, aby odpowiadały wymaganej wytrzymałości.

Krok 3: Rozważ metodę instalacji.Czas instalacji i koszty robocizny stanowią znaczną część budżetu projektu. Niektóre uziemione łączniki solarne są szybsze w montażu niż inne. Na przykład wkręty samogwintujące są szybsze niż śruby przewiercane, ponieważ eliminują operację gwintowania. Energet Solar Solution oferuje elementy złączne z wstępnie nałożonymi powłokami przeciwciernymi, które zmniejszają moment obrotowy podczas montażu i upraszczają montaż.

Krok 4: Oceń wymagania konserwacyjne.Długoterminowa niezawodność uziemionych łączników solarnych jest kwestią kluczową. Elementy złączne ze stali nierdzewnej wymagają minimalnej konserwacji, natomiast elementy złączne ocynkowane mogą wymagać okresowych kontroli i napraw punktowych. Właściciel projektu powinien porównać początkowy koszt elementów złącznych z oczekiwanymi kosztami konserwacji w przewidywanym 25-letnim okresie użytkowania.

Krok 5: Ocena łańcucha dostaw i certyfikacji.Elementy złączne muszą być dostępne w wymaganych ilościach i w ramach harmonogramu projektu. Dostawca musi być w stanie dostarczyć niezbędne certyfikaty jakości i raporty z testów.Energia słoneczna Rozwiązanieutrzymuje duży zapas standardowych uziemionych łączników solarnych i może zaoferować przyspieszoną dostawę w przypadku pilnych projektów.

Poniższa tabela zawiera porównawcze podsumowanie kluczowych czynników wyboru dla różnych typów łączników uziemiających.

Postępując zgodnie z tymi ramami selekcji, inżynierowie i menedżerowie projektu mogą podejmować świadome decyzje dotyczące gruntowych łączników solarnych, unikając pułapek związanych ze stosowaniem nieodpowiednich materiałów lub projektów. Zespół inżynierów naszej fabryki jest do dyspozycji, aby pomóc w procesie selekcji, dostarczając rekomendacje techniczne i dane o produkcie w celu wsparcia Twojego projektu.

6. W jaki sposób profesjonalne uziemione łączniki solarne poprawiają zwrot z inwestycji w projekt?

Dla deweloperów i właścicieli aktywów całkowity koszt projektu fotowoltaicznego znacznie wykracza poza początkowe nakłady inwestycyjne. Długoterminowa eksploatacja i koszty utrzymania obiektu znacząco wpływają na jego rentowność.Ziemne łączniki solarnestanowią niewielką część całkowitego kosztu projektu — zwykle mniej niż 1% całkowitego budżetu EPC (inżynieria, zaopatrzenie i budowa). Mają one jednak ogromny wpływ na koszt cyklu życia projektu. Awaria elementu złącznego może prowadzić do uszkodzenia panelu, wymiany modułu, zmniejszonego wytwarzania energii, a nawet incydentów związanych z bezpieczeństwem, które mogą skutkować karami regulacyjnymi. Wybór wysokiej jakości gruntowych łączników solarnych to jedna z najbardziej opłacalnych decyzji, jaką może podjąć deweloper projektu.

Rozważmy przypadek farmy fotowoltaicznej o mocy 100 MW zbudowanej w regionie o umiarkowanym ryzyku korozji. Wykonawca projektu EPC wybrał najtańsze gruntowe łączniki solarne, aby zmniejszyć budżet projektu. Elementy złączne wykonano ze stali ocynkowanej z cienką, nierówną powłoką. Po trzech latach eksploatacji na elementach złącznych zaczęły pojawiać się oznaki korozji. Korozja skoncentrowała się w gwintach, gdzie powłoka była najcieńsza. Do piątego roku 5% elementów złącznych skorodowało do tego stopnia, że ​​uległy awarii i wymagały wymiany. Operacja wymiany – obejmująca koszt nowych elementów złącznych, robociznę i utracone przychody podczas przestoju instalacji – wyniosła ponad 200 000 dolarów. Początkowe oszczędności wynikające z zakupu elementów złącznych niskiej jakości wyniosły niecałe 10 000 USD. To klasyczny przypadek „kup tanio, płać dwa razy”.

Profesjonalne łączniki uziemiające do instalacji solarnych firmy Energet Solar Solution zostały zaprojektowane tak, aby uniknąć tych kosztownych awarii. Nasze elementy złączne są produkowane z wysokiej jakości materiałów, z jednolitymi powłokami i dokładnymi tolerancjami. Są testowane pod kątem odporności na obciążenia środowiskowe występujące na miejscu realizacji projektu i są poparte kompleksowym pakietem dokumentacji dotyczącej jakości. Początkowy koszt profesjonalnych elementów złącznych jest nieznacznie wyższy niż tanich alternatyw, ale koszt cyklu życia jest znacznie niższy. W powyższym przykładzie użycie profesjonalnych elementów złącznych spowodowałoby zwiększenie początkowego kosztu projektu o około 15 000 USD, ale pozwoliłoby uniknąć kosztów naprawy wynoszących 200 000 USD.

Poniższa tabela ilustruje porównanie kosztów niskiej jakości i profesjonalnych łączników solarnych do gruntu w okresie 25 lat projektu.

Wybierając profesjonalne łączniki do instalacji solarnych, właściciele projektów mogą obniżyć całkowite koszty cyklu życia, poprawić bezpieczeństwo i niezawodność swoich instalacji oraz uniknąć zakłóceń w działaniu spowodowanych awarią łączników. Na Energia słoneczna Rozwiązanie, naszym celem jest dostarczanie elementów złącznych zapewniających długoterminową wartość, a nie tylko niską cenę początkową.

7. Często zadawane pytania (FAQ)

Pytanie 1: Jaki jest najczęściej używany rodzaj uziemionego łącznika solarnego w projektach fotowoltaicznych na skalę przemysłową?

Odpowiedź: Najpopularniejszymi rodzajami łączników uziemiających do instalacji solarnych są ocynkowane ogniowo śruby sześciokątne (klasa 8.8) do połączeń konstrukcyjnych i ocynkowane śruby uziemiające do kotwienia fundamentów. Jednak konkretny typ zależy od projektu i lokalizacji projektu. Na obszarach przybrzeżnych coraz częściej stosuje się elementy złączne ze stali nierdzewnej (klasa 316) lub powłoki z powłoką ZAM w celu poprawy odporności na korozję. Do mocowania modułów standardem są śruby zaciskowe ze stali nierdzewnej. Nasza fabryka w Energet Solar Solution zapewnia wszystkie te opcje i może polecić najlepszy typ w oparciu o wymagania Twojego projektu.

Pytanie 2: Który materiał jest najlepszy na gruntowe łączniki solarne w przybrzeżnych farmach fotowoltaicznych?

Odpowiedź: W przypadku przybrzeżnych farm fotowoltaicznych zdecydowanie zalecamy elementy złączne ze stali nierdzewnej klasy 316 ze względu na ich doskonałą odporność na korozję w mgle solnej. Zawartość molibdenu w stali nierdzewnej 316 zapewnia doskonałą ochronę przed atakiem chlorków. Alternatywnie, łączniki z powłoką ZAM (cynk-aluminium-magnez) oferują opłacalną opcję z bardzo dobrą odpornością na korozję, ale nie są tak wytrzymałe jak stal nierdzewna 316 w ekstremalnych warunkach przybrzeżnych. Energet Solar Solution oferuje obie opcje i może zapewnić wskazówki w oparciu o specyficzne warunki panujące w Twojej lokalizacji.

Pytanie 3: Jaki moment obrotowy należy zastosować do uziemionego łącznika solarnego i jak go określić?

Odpowiedź: Wymagany moment obrotowy zależy od średnicy łącznika, materiału i skoku gwintu. W przypadku standardowej śruby M10 klasy 8.8 zalecany moment dokręcania wynosi zazwyczaj od 35 do 50 Nm. Moment obrotowy musi być wystarczający do osiągnięcia wymaganego obciążenia zacisku bez przekraczania granicy plastyczności śruby. Oblicza się go na podstawie obciążenia próbnego śruby i współczynnika tarcia gwintów. Nasza fabryka zapewnia specyfikacje momentu obrotowego dla wszystkich produktów Ground Solar Fastener i zalecamy użycie skalibrowanego klucza dynamometrycznego podczas instalacji, aby zapewnić spójne i prawidłowe dokręcenie.

Pytanie 4: Jakie są główne opcje powlekania gruntowych łączników solarnych i który z nich powinienem wybrać?

Odpowiedź: Główne opcje powlekania to cynkowanie ogniowe (HDG), cynkowo-aluminiowo-magnezowe (ZAM) i cynkowanie mechaniczne. HDG zapewnia grubą, trwałą powłokę (zwykle 85 µm) i nadaje się do większości zastosowań śródlądowych. ZAM zapewnia wyższą odporność na korozję przy cieńszej powłoce i jest zalecany do obszarów przybrzeżnych lub o dużej wilgotności. Cynkowanie mechaniczne stosuje się w zastosowaniach, w których wymagana jest cieńsza, bardziej precyzyjna powłoka. Energet Solar Solution może dostarczyć wszystkie te typy powłok i pomóc w wyborze odpowiedniej dla Twojego środowiska i budżetu.

Pytanie 5: Jak mogę sprawdzić, czy moje uziemione łączniki solarne spełniają międzynarodowe standardy jakości?

Odpowiedź: Aby sprawdzić zgodność, należy zażądać od producenta certyfikatów testowych dla każdej partii elementów złącznych. Certyfikaty te powinny zawierać wyniki prób rozciągania, prób w komorze solnej i kontroli wymiarowych. Elementy złączne powinny być oznaczone klasą (np. 8.8) i oznaczeniem producenta. Dodatkowo niezależne badania w akredytowanym laboratorium zapewniają niezależną weryfikację. Nasza fabryka w Energet Solar Solution dostarcza kompleksowe raporty z testów dla każdej przesyłki, a na życzenie możemy zorganizować testy strony trzeciej.

8. O rozwiązaniu Energia słoneczna Rozwiązanie

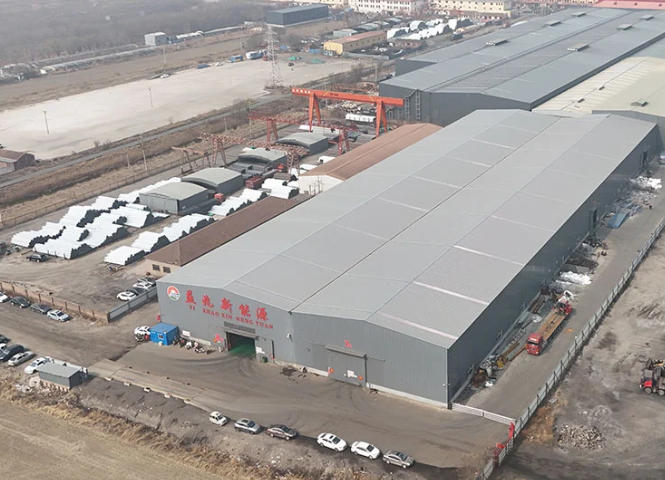

Energia słoneczna Rozwiązanie, założona w 2015 roku w Tianjin, jest wiodącym producentem montażu PV w Chinach, specjalizującym się w badaniach i rozwoju, projektowaniu, produkcji i sprzedaży systemów montażu fotowoltaicznego. Nasze portfolio produktów obejmuje kompletne zestawy stałych i śledzących systemów montażowych PV wykonanych ze stali cynkowo-aluminiowo-magnezowej, stali ocynkowanej ogniowo i stopów aluminium, wraz z kompleksowymi akcesoriami, w tym łącznikami do gruntowych instalacji fotowoltaicznych, płatwiami, stężeniami ukośnymi, kolumnami, belkami ukośnymi i łącznikami.

Dzięki czterem nowoczesnym fabrykom o powierzchni ponad 100 000 metrów kwadratowych, rezerwom surowców wynoszącym 50 000 ton i rocznej zdolności produkcyjnej wynoszącej 500 000 ton, jesteśmy przygotowani, aby sprostać pilnym potrzebom klientów na całym świecie w zakresie dużych i pilnych zamówień. Nasze warsztaty są wyposażone w zaawansowane systemy produkcji i zarządzania, zapewniające ustandaryzowane i wydajne procesy od wejścia surowca po dostawę gotowego produktu. Opierając się na przewagach Tianjin w zakresie kosztów stali węglowej, szybkich iteracji technologicznych i bliskości portu Tianjin, minimalizujemy koszty klientów i czas realizacji. Kierując się naszą misją „Przyspieszenie globalnej neutralności węglowej” jesteśmy zaangażowani w dostarczanie niezawodnych produktów o wysokiej wydajności, które wspierają rozwój przemysłu fotowoltaicznego na całym świecie.

9. Wniosek

Łączniki uziemiające do instalacji fotowoltaicznych to małe, ale krytyczne elementy zapewniające integralność strukturalną i trwałość projektów fotowoltaicznych. Od kotew fundamentowych i łączników konstrukcyjnych po łączniki do mocowania modułów – właściwy dobór materiałów, powłok i standardów jakości bezpośrednio wpływa na niezawodność i rentowność instalacji fotowoltaicznej. Inżynierowie i kierownicy projektów muszą dokładnie ocenić warunki środowiskowe, obciążenia konstrukcyjne, metody instalacji i koszty cyklu życia, aby podejmować świadome decyzje.

Firma Energet Solar Solution dostarcza wysokiej jakości elementy złączne do uziemienia instalacji fotowoltaicznych, które spełniają rygorystyczne wymagania nowoczesnych projektów fotowoltaicznych. Nasze produkty są wytwarzane zgodnie z międzynarodowymi standardami, rygorystycznie testowane pod kątem trwałości i objęte kompleksowym wsparciem technicznym. Niezależnie od tego, czy budujesz farmę fotowoltaiczną na skalę użytkową, czy instalację komercyjną, posiadamy wiedzę i asortyment produktów, które zaspokoją Twoje potrzeby. Skontaktuj się z firmą Energet Solar Solution już dziśaby omówić wymagania dotyczące łączników uziemiających do instalacji fotowoltaicznych i dowiedzieć się, w jaki sposób nasze produkty mogą zwiększyć niezawodność i wydajność Twojego projektu fotowoltaicznego.
