Podsumowanie artykułu: Płatew stalowa formowana na zimnojest ważnym elementem konstrukcyjnym nowoczesnych systemów montażu paneli słonecznych i konstrukcji z ramą stalową. Łącząc wydajną konstrukcję przekroju poprzecznego, dokładne formowanie rolek, powłoki odporne na korozję i elastyczne dostosowywanie, może zapewnić niezawodne wsparcie, pomagając jednocześnie zmniejszyć niepotrzebny ciężar konstrukcji i złożoność instalacji. W tym artykule wyjaśniono, jak działają płatwie stalowe formowane na zimno, gdzie są stosowane, jakie czynniki należy wziąć pod uwagę podczas wyboru oraz w jaki sposób odpowiednie praktyki produkcyjne i montażowe mogą poprawić długoterminową wydajność konstrukcji.
Spis treści
- Co to jest płatew stalowa formowana na zimno?
- Jak działa struktura płatwi?
- Dlaczego płatwie stalowe formowane na zimno są powszechnie stosowane?
- Gdzie stosuje się płatwie stalowe formowane na zimno?
- Płatwie stalowe formowane na zimno a tradycyjne profile walcowane na gorąco
- Jak wybrać odpowiednią płatew?
- Jak produkowana jest płatew stalowa formowana na zimno?
- Co należy wziąć pod uwagę podczas instalacji?
- Jakie czynniki jakości mają największe znaczenie?
- Jak można poprawić żywotność?
- Dlaczego warto wybrać Energet Solar?
- Często zadawane pytania
- Wniosek

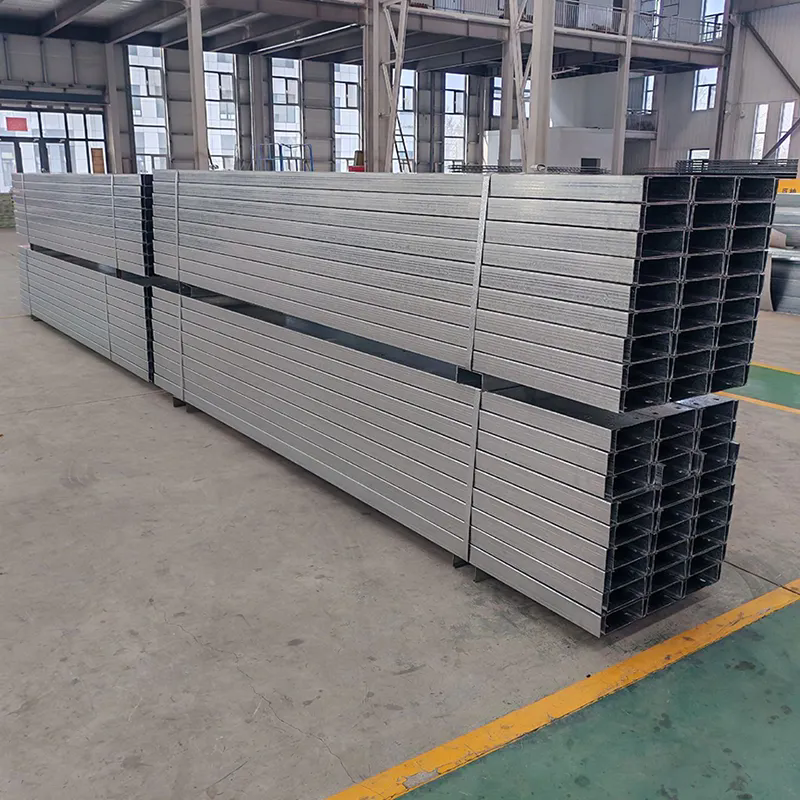

1. Co to jest płatew stalowa formowana na zimno?
Płatwie stalowe formowane na zimno to konstrukcyjny element stalowy wytwarzany poprzez formowanie stalowej taśmy lub arkusza w określony kształt przekroju poprzecznego w temperaturze pokojowej. W przeciwieństwie do konwencjonalnych kształtowników walcowanych na gorąco, materiał nie wymaga podgrzewania do wysokiej temperatury przed procesem formowania. Zamiast tego ciągłe formowanie rolek stopniowo wygina stal w wymagany profil.
Najpopularniejsze profile toPłatwie w kształcie litery C i Z. Ich geometria została zaprojektowana tak, aby zapewnić skuteczną równowagę pomiędzy wytrzymałością konstrukcyjną, zużyciem materiału, wagą i wygodą instalacji.
W zastosowaniach do montażu paneli słonecznych płatwie zwykle pełnią rolę drugorzędnych elementów konstrukcyjnych. Mogą łączyć główne elementy nośne z elementami montażowymi fotowoltaiki, jednocześnie rozprowadzając obciążenia z modułów fotowoltaicznych, szyn, wsporników, śniegu, wiatru i innych sił środowiskowych na główny system konstrukcyjny.
Wydajność płatwi zależy od czegoś więcej niż tylko jej wymiarów nominalnych. Gatunek materiału, grubość, geometria przekroju poprzecznego, rozpiętość, metoda połączenia, system powłok, rozmieszczenie otworów i obciążenia projektu mają wpływ na ostateczny wynik konstrukcyjny.
Z tego powodu zakup najtańszego profilu stalowego kierując się wyłącznie ceną lub wagą, może w przyszłości powodować problemy. Prawidłowo zaprojektowana płatew powinna zostać wybrana zgodnie z rzeczywistymi wymaganiami konstrukcyjnymi projektu.
2. Jak działa konstrukcja płatwi?
Skuteczność płatwi ze stali formowanej na zimno wynika w dużej mierze z jej geometrii przekroju poprzecznego. Zamiast stosowania płaskiej taśmy stalowej o ograniczonej wytrzymałości na zginanie, stal jest formowana w głębszy profil konstrukcyjny.
Zwiększona głębokość przekroju może poprawić odporność na zginanie wokół odpowiedniej osi konstrukcyjnej bez konieczności proporcjonalnie dużego zwiększenia materiału. W zależności od projektu występy, kołnierze, środniki i elementy usztywniające mogą współpracować, aby poprawić wydajność przekroju.
W typowej konstrukcji solarnej ścieżkę obciążenia można rozumieć jako:
- Moduły słoneczne otrzymują obciążenia środowiskowe i operacyjne.
- Szyny montażowe lub elementy nośne przenoszą te obciążenia na drugorzędne elementy konstrukcyjne.
- Płatwie stalowe formowane na zimno rozkładają obciążenia wzdłuż ramy konstrukcyjnej.
- Belki główne i kolumny przenoszą obciążenia na fundament lub konstrukcję nośną.
Oznacza to, że płatew nie jest izolowanym elementem. Jego wymiary i szczegóły połączeń muszą współgrać z resztą konstrukcji.
W przypadku dużych instalacji fotowoltaicznych szczególnie ważne jest spójne rozmieszczenie otworów. Dokładne wykrawanie umożliwia prawidłowe ustawienie śrub, wsporników i innych elementów, redukując niepotrzebne korekty podczas montażu.
3. Dlaczego powszechnie stosuje się płatwie stalowe formowane na zimno?
Nowoczesne projekty budowlane coraz częściej skupiają się na wydajności konstrukcyjnej, szybkości montażu, wykorzystaniu materiałów i długoterminowej trwałości. Płatwie stalowe formowane na zimno mogą spełniać kilka z tych wymagań jednocześnie.
- Efektywna geometria konstrukcyjna:Uformowane profile mogą zapewnić użyteczną wydajność zginania bez polegania na nadmiernie ciężkich kształtownikach stalowych.
- Dokładne wymiary:Ciągłe formowanie rolek może zapewnić stałą geometrię przekroju w dużych partiach produkcyjnych.
- Elastyczne dostosowywanie:Długość, grubość, wymiary profili i układ otworów można dostosować do wymagań projektu.
- Wydajność instalacji:Fabrycznie wykonane otwory i znormalizowane wymiary mogą uprościć montaż w terenie.
- Dobre wykorzystanie materiału:Profil przekroju poprzecznego można zoptymalizować pod kątem zamierzonego zastosowania konstrukcyjnego.
- Ochrona przed korozją:Ocynkowane i zaawansowane systemy powłok metalicznych mogą poprawić odporność na narażenie na środowisko.
- Szeroki zakres zastosowań:Tę samą ogólną koncepcję płatwi można zastosować w systemach fotowoltaicznych, wiatach samochodowych, budynkach przemysłowych i innych konstrukcjach stalowych.
Zalety te stają się szczególnie cenne, gdy projekt zawiera setki lub tysiące powtarzających się elementów konstrukcyjnych. Małe niespójności wymiarowe lub trudności z instalacją mogą stać się znaczące, jeśli zostaną pomnożone na dużym obiekcie.
4. Gdzie stosuje się płatwie stalowe formowane na zimno?
Płatwie formowane na zimno nadają się do wielu zastosowań konstrukcyjnych, gdzie wymagane jest wydajne podparcie wtórne. Ich zastosowanie jest szczególnie widoczne w budownictwie fotowoltaicznym.
| Aplikacja | Typowa rola strukturalna | Kluczowe wymaganie |
|---|---|---|
| Naziemne projekty fotowoltaiczne | Podtrzymuje i łączy wtórne elementy konstrukcyjne fotowoltaiki | Odporność na wiatr, zgodność wymiarowa, ochrona przed korozją |
| Dachowe systemy fotowoltaiczne | Zapewnia dodatkowe wsparcie w ramie montażowej | Niska masa konstrukcyjna i niezawodne połączenia |
| Wiaty słoneczne | Obsługuje układy fotowoltaiczne w stalowych konstrukcjach wiat samochodowych | Wytrzymałość, trwałość, wygląd i wydajność instalacji |
| Budynki Przemysłowe | Pełni funkcję drugorzędnego elementu ramy stalowej | Nośność i długoterminowa stabilność wymiarowa |
| Ogólne konstrukcje stalowe | Podpiera belki, kolumny, panele i inne elementy konstrukcyjne | Prawidłowy dobór profilu i projekt połączenia |
W przypadku zastosowań solarnych na szczególną uwagę zasługują warunki środowiskowe. Projekty w regionach przybrzeżnych, obszarach o dużej wilgotności lub lokalizacjach narażonych na agresywne warunki atmosferyczne mogą wymagać zwiększonej ochrony powierzchni w porównaniu z projektami realizowanymi w suchym środowisku śródlądowym.
5. Płatwie stalowe formowane na zimno a tradycyjne kształtowniki walcowane na gorąco
Elementy stalowe formowane na zimno i walcowane na gorąco nie są bezpośrednimi zamiennikami w każdym zastosowaniu konstrukcyjnym. Właściwy wybór zależy od przypadku obciążenia, rozpiętości, geometrii, standardów projektowych i ekonomiki projektu.
| Czynnik | Płatew stalowa formowana na zimno | Tradycyjna sekcja walcowana na gorąco |
|---|---|---|
| Metoda produkcji | Formowanie rolek w temperaturze pokojowej | Walcowanie i kształtowanie w wysokiej temperaturze |
| Elastyczność profilu | Wysoka elastyczność w przypadku niestandardowych sekcji | Często w oparciu o znormalizowane profile walcowane |
| Dostosowanie wymiarowe | Nadaje się do wymiarów specyficznych dla projektu | Generalnie wybierane z dostępnych profili standardowych |
| Optymalizacja wagi | Skuteczny w wielu wtórnych zastosowaniach konstrukcyjnych | Może być korzystny w przypadku większych wymagań dotyczących obciążenia |
| Typowe zastosowanie | Ramy wtórne, montaż paneli słonecznych, lekkie konstrukcje stalowe | Ciężkie ramy konstrukcyjne i wymagające obciążenia |
Ważne jest to, że żadna metoda produkcji nie jest automatycznie lepsza w przypadku każdego projektu. Przed wybraniem przekroju inżynierowie budowlani powinni ocenić pełną ścieżkę obciążenia i obowiązujące wymagania projektowe.
6. Jak wybrać odpowiednią płatew?
Wybór płatwi ze stali formowanej na zimno należy rozpocząć od wymagań inżynieryjnych, a nie po prostu od wyboru popularnego profilu. Należy ocenić kilka parametrów łącznie.
1. Określ obciążenia projektowe
Należy wziąć pod uwagę wiatr, śnieg, obciążenia sprzętu, obciążenia własne i inne działające siły. Projekty fotowoltaiczne w regionach o silnym wietrze lub obfitych opadach śniegu mogą wymagać znacznie odmiennych specyfikacji konstrukcyjnych od projektów w łagodnym klimacie.
2. Potwierdź rozpiętość i odstępy
Odległość między podporami wpływa bezpośrednio na zachowanie zginania i ugięcie. Profil, który sprawdza się odpowiednio przy krótkiej rozpiętości, może nie być odpowiedni w przypadku dłuższej, niepodpartej odległości.
3. Wybierz gatunek materiału
Typowe gatunki stali konstrukcyjnej mogą obejmować Q235B, Q355B, S235JR i S355JR, natomiast ocynkowane gatunki konstrukcyjne, takie jak S250GD, S350GD lub S420GD, mogą być brane pod uwagę w zależności od zastosowania i obowiązujących norm.
4. Wybierz odpowiednią grubość
Grubość wpływa na pojemność konstrukcyjną, wagę, wymagania produkcyjne i koszt. Zwiększanie grubości nie zawsze jest najbardziej ekonomicznym rozwiązaniem, jeśli można skuteczniej optymalizować geometrię przekroju.
5. Oceń narażenie na korozję
Stal ocynkowana i powłoki typu ZAM mogą zapewnić lepszą ochronę powierzchni. Odpowiednią powłokę należy wybrać w zależności od narażenia atmosferycznego, oczekiwanej żywotności, strategii konserwacji i wymagań projektu.
6. Sprawdź wymagania dotyczące połączenia
Otwory na śruby, wymiary szczelin, odstępy między otworami, odległości od krawędzi i elementy łączące powinny być kompatybilne z systemem montażowym. Dziurkowanie fabryczne może być cenne, gdy w projekcie wykorzystuje się standardowe układy połączeń.
7. Jak produkowane są płatwie stalowe formowane na zimno?
Niezawodna płatew zaczyna się od kontrolowanego surowca i stabilnego procesu produkcyjnego. Chociaż dokładne procedury produkcyjne różnią się w zależności od producenta, ogólny proces obejmuje kilka ważnych etapów.
- Przygotowanie surowca:Zwoje lub taśmy stalowe są sprawdzane pod kątem gatunku, wymiarów, stanu powierzchni i wymagań mechanicznych.
- Formowanie rolkowe:Pasek przechodzi przez sekwencję stanowisk formujących, które stopniowo tworzą wymagany profil C lub Z.
- Precyzyjne wykrawanie:Otwory przyłączeniowe mogą być wykonane zgodnie z określonymi rysunkami i schematem montażu.
- Cięcie:Profil ciągły docinany jest na wymagane długości.
- Kontrola wymiarowa:Sprawdzane są kluczowe wymiary, położenie otworów, prostoliniowość i stan powierzchni.
- Ochrona powierzchni:W zależności od wybranego materiału i metody produkcji, systemy powłok odpornych na korozję są nakładane lub dostarczane jako część materiału stalowego.
- Opakowanie:Gotowe płatwie są pakowane w wiązki i zabezpieczane na czas transportu i przenoszenia.
Automatyzacja jest szczególnie przydatna w przypadku projektów fotowoltaicznych o dużej objętości, ponieważ pomaga zachować powtarzalność. Gdy projekt wymaga tysięcy podobnych elementów, stabilne tolerancje produkcyjne mogą znacząco wpłynąć na wydajność instalacji.
8. Co należy wziąć pod uwagę podczas instalacji?
Nawet wysokiej jakości płatew może nie działać prawidłowo, jeśli zostanie nieprawidłowo zainstalowana. Zespoły budowlane powinny postępować zgodnie z zatwierdzonymi rysunkami i wymaganiami inżyniera budowlanego, zamiast wprowadzać niekontrolowane modyfikacje w terenie.
- Unikaj niepotrzebnego cięcia:Cięcie elementów konstrukcyjnych na placu budowy może zmienić ich zaprojektowaną geometrię i pogorszyć wydajność.
- Unikaj nieautoryzowanych wierceń:Dodatkowe otwory mogą zmniejszyć efektywne właściwości przekroju i mogą zakłócać projekt połączenia.
- Zachowaj prawidłowe odstępy:Rozstaw płatwi powinien odpowiadać zatwierdzonemu projektowi konstrukcyjnemu.
- Użyj kompatybilnych elementów złącznych:Elementy złączne powinny być dostosowane do materiałów konstrukcyjnych i warunków środowiskowych.
- Chroń powierzchnię:Zarysowania i uszkodzenia spowodowane uderzeniami powłok ochronnych należy odpowiednio naprawić.
- Kontroluj gromadzenie się wody:W szczegółach konstrukcyjnych należy unikać warunków, w których woda może pozostać uwięziona wokół elementów stalowych.
- Sprawdź wyrównanie:Przed ostatecznym dokręceniem połączeń należy sprawdzić prostość i ustawienie.
Jakość montażu jest szczególnie ważna w przypadku systemów fotowoltaicznych, ponieważ rama konstrukcyjna może przez wiele lat być narażona na działanie wiatru, deszczu, zmian temperatury i promieniowania słonecznego.
9. Jakie czynniki jakości mają największe znaczenie?
Kupując płatwie stalowe formowane na zimno, kupujący powinni ocenić kompletny produkt, a nie skupiać się tylko na cenie jednostkowej.
| Współczynnik jakości | Dlaczego to ma znaczenie | Co kupujący powinni sprawdzić |
|---|---|---|
| Stopień stali | Wpływa na wytrzymałość i zachowanie konstrukcji | Dokumentacja materiałowa i określony gatunek |
| Grubość | Wpływa na pojemność i trwałość przekroju | Zmierzona grubość i tolerancje |
| Wymiary profilu | Bezpośredni wpływ na wydajność konstrukcji | Środnik, kołnierz, warga i wymiary całkowite |
| Pozycja otworu | Określa zgodność połączenia | Średnica otworów, odstępy i wyrównanie |
| Powłoka | Pomaga chronić stal przed korozją | Rodzaj powłoki, specyfikacja i stan powierzchni |
| Prostota | Wpływa na instalację i wyrównanie strukturalne | Kontrola wizualna i wymiarowa |
| Spójność produkcji | Ważne przy konstrukcjach wielkogabarytowych | Kontrola partii i kontrola produkcji |
10. Jak można poprawić żywotność?
Właściwy dobór materiału to dopiero początek długotrwałego użytkowania. System konstrukcyjny powinien być również okresowo sprawdzany, szczególnie w trudnych warunkach.
W przypadku projektów przybrzeżnych i charakteryzujących się dużą wilgotnością należy zwrócić uwagę na stan powłoki, punkty połączeń, krawędzie cięć, nagromadzoną wilgoć i obszary, w których mogą stykać się różne metale.
Zespoły konserwacyjne powinny szukać:
- Widoczna korozja lub pogorszenie powłoki.
- Zarysowania lub uszkodzenia mechaniczne powierzchni ochronnych.
- Poluzowane lub uszkodzone elementy złączne.
- Nieoczekiwane odkształcenie lub lokalne wyboczenie.
- Akumulacja wody wokół połączeń konstrukcyjnych.
- Zmiany w wyrównaniu lub geometrii konstrukcyjnej.
Wczesna inspekcja może zidentyfikować drobne problemy, zanim przerodzą się w kosztowne problemy konstrukcyjne lub konserwacyjne. Częstotliwość inspekcji powinna odzwierciedlać środowisko projektu, poziom narażenia, wymagania projektowe i plan konserwacji.
11. Dlaczego warto wybrać Energet Solar?
Energia słonecznadostarcza rozwiązania w zakresie płatwi stalowych formowanych na zimno do fotowoltaicznych systemów montażowych i konstrukcji stalowych, w tym profili w kształcie litery C i Z. Asortyment produktów spełnia zarówno wymagania standardowe, jak i konfiguracje specyficzne dla projektu.
Dostępne specyfikacje można dostosować pod względem takich parametrów, jak długość, szerokość, wysokość, grubość, gatunek materiału, powłoka i układ wykrawania. Ta elastyczność jest przydatna dla wykonawców EPC, producentów systemów montażu fotowoltaicznego, dystrybutorów i twórców projektów, którzy potrzebują elementów konstrukcyjnych pasujących do istniejącego projektu systemu.
Typowe wymiary produktu można skonfigurować zgodnie z wymaganiami projektu, z reprezentatywnymi opcjami obejmującymi długości od około 1000 do 6000 mm, szerokości od około 40 do 80 mm, wysokości od około 50 do 220 mm i grubości od około 1,8 do 3,0 mm. Ostateczne specyfikacje należy zawsze potwierdzać na podstawie obliczeń technicznych i rysunków projektowych.
Energia słoneczna kładzie również nacisk na spójność produkcji poprzez procesy takie jak formowanie na rolkach, automatyczne wykrawanie, precyzyjne cięcie, kontrola wymiarowa i kontrola jakości. W przypadku projektów niestandardowych produkcję można koordynować zgodnie z rysunkami technicznymi i określonymi wymaganiami dotyczącymi połączeń.
W przypadku międzynarodowych projektów fotowoltaicznych ten rodzaj elastyczności produkcyjnej może pomóc zmniejszyć potrzebę modyfikacji na miejscu i sprawić, że integracja komponentów będzie bardziej przewidywalna.
12. Często zadawane pytania
P1: Jaki jest główny cel płatwi stalowych formowanych na zimno?
Płatwie stalowe formowane na zimno są powszechnie stosowane jako drugorzędny element konstrukcyjny do podpierania i rozkładania obciążeń w konstrukcjach stalowych. W systemach fotowoltaicznych może łączyć główne elementy konstrukcyjne z elementami do montażu modułów fotowoltaicznych i wspierać układ modułów.
P2: Czy płatwie C i płatwie Z są wymienne?
Nie koniecznie. Różnią się geometrią przekroju i charakterystyką połączeń, dlatego należy dobrać odpowiedni profil w zależności od projektu konstrukcyjnego, rozpiętości, warunków obciążenia i układu połączeń.
P3: Czy można dostosować płatwie stalowe formowane na zimno?
Tak. W zależności od możliwości produkcyjnych producenta, wymiary, długości, grubości, układy otworów i inne specyfikacje można dostosować zgodnie z rysunkami technicznymi i wymaganiami projektu.
P4: Czy płatwie stalowe formowane na zimno nadają się do elektrowni słonecznych?
Tak. Mają one szerokie zastosowanie w naziemnych systemach fotowoltaicznych, dachowych konstrukcjach fotowoltaicznych, wiatach fotowoltaicznych i innych zastosowaniach wspierających fotowoltaikę, jeśli sekcja jest odpowiednio zaprojektowana pod kątem obciążeń projektu i warunków środowiskowych.
P5: Jaka powłoka nadaje się do zastosowań zewnętrznych?
Do zastosowań stalowych na zewnątrz powszechnie rozważa się systemy cynkowania ogniowego i zaawansowanych powłok cynkowo-aluminiowo-magnezowych. Odpowiednia opcja zależy od narażenia środowiska, wymaganej żywotności, specyfikacji projektu i obowiązujących norm.
P6: Czy płatew można wiercić lub ciąć podczas montażu?
Zasadniczo należy unikać nieplanowanych modyfikacji w terenie. Cięcie lub wiercenie może zmienić zaprojektowane właściwości przekroju i zagrozić ochronie przed korozją. Wszelkie modyfikacje powinny być zgodne z zatwierdzonymi instrukcjami inżynieryjnymi.
P7: Jakie informacje powinienem podać, prosząc o wycenę?
Przydatne informacje obejmują wymagany profil, wymiary, grubość, gatunek stali, specyfikację powłoki, długość, układ otworów, ilość, zastosowanie, lokalizację projektu i dostępne rysunki techniczne. Dostarczenie pełnych informacji umożliwia dostawcy zalecenie bardziej odpowiedniej konfiguracji.
P8: Jak mogę zmniejszyć problemy z montażem płatwi?
Używaj dokładnych rysunków, spójnych wymiarów, prawidłowo rozmieszczonych fabrycznych otworów, kompatybilnych elementów złącznych i jasno określonych procedur instalacyjnych. Potwierdzenie szczegółów połączenia przed produkcją może zapobiec wielu problemom w terenie.
13. Wniosek
Płatwie stalowe formowane na zimno stały się ważnym rozwiązaniem konstrukcyjnym dla nowoczesnych systemów montażu paneli słonecznych i lekkich konstrukcji stalowych, ponieważ łączą w sobie wydajną geometrię przekroju, spójność wymiarową, elastyczność dostosowywania i praktyczne zalety instalacji.
Jednak wybór odpowiedniej płatwi nie sprowadza się jedynie do wyboru profilu C lub Z. Obciążenia projektowe, rozpiętość, odstępy, gatunek materiału, grubość, środowisko korozyjne, projekt połączenia, tolerancje produkcyjne i warunki montażu należy rozpatrywać łącznie.
W przypadku dużych projektów fotowoltaicznych szczegóły te stają się jeszcze ważniejsze, ponieważ tysiące elementów konstrukcyjnych może wymagać współpracy w przypadku długotrwałego narażenia na działanie środowiska. Dobrze zaprojektowany i odpowiednio wyprodukowany system płatwi może pomóc w poprawie niezawodności konstrukcji, jednocześnie zmniejszając niepotrzebne zużycie materiałów i trudności montażowe.
Dzięki dostosowanej do indywidualnych potrzeb produkcji płatwi ze stali formowanej na zimno, wsparciu technicznemu i możliwościom produkcyjnym do zastosowań w instalacjach fotowoltaicznych,Energia słonecznamoże pomóc klientom w opracowaniu praktycznych rozwiązań konstrukcyjnych w oparciu o wymagania projektowe. Jeśli planujesz system montażu fotowoltaicznego, projekt ramy stalowej lub niestandardowe rozwiązanie konstrukcyjne,skontaktuj się z namijuż dziś, aby omówić rysunki, specyfikacje, wymagania dotyczące powłok, ilości i potrzeby w zakresie dostawy.
