Dlaczego pusta sekcja konstrukcyjna jest mądrzejszym wyborem dla silniejszych i bardziej wydajnych konstrukcji solarnych

Strukturalna sekcja pusta to zamknięty profil stalowy z rurki, szeroko stosowany w systemach montażu fotowoltaicznego, wiatach fotowoltaicznych, naziemnych elektrowniach słonecznych, dachach komercyjnych, konstrukcjach agrowoltaicznych i innych zastosowaniach stalowych na zewnątrz. W porównaniu z konwencjonalnymi elementami pełnymi, jego wydrążona geometria może zapewnić skuteczną równowagę pomiędzy wytrzymałością, sztywnością, zużyciem materiału i ciężarem konstrukcyjnym.

W tym artykule wyjaśniono, jak działa strukturalna sekcja pusta, dlaczego profile kwadratowe i prostokątne nadają się do konstrukcji solarnych, w jaki sposób gatunki materiałów i powłoki ochronne wpływają na wydajność oraz co kupujący powinni ocenić przed wyborem dostawcy. Bada także procesy produkcyjne, opcje dostosowywania, kwestie kontroli jakości i praktyczne zastosowania, aby pomóc zespołom inżynieryjnym i zaopatrzeniowym w podejmowaniu lepszych decyzji.

Spis treści

1. Co to jest pusta sekcja konstrukcyjna?
2. Dlaczego pusta struktura poprawia efektywność konstrukcji?
3. Jakie są kluczowe korzyści dla systemów montażu fotowoltaicznego?
4. Jakie materiały i metody obróbki powierzchni są dostępne?
5. Gdzie stosuje się pusty profil konstrukcyjny?
6. Jak wytwarzany jest pusty profil konstrukcyjny?
7. W jaki sposób kupujący powinni wybrać odpowiednią pustą sekcję konstrukcyjną?
8. Dlaczego warto wybrać Energet Solar do pustych sekcji konstrukcyjnych?
9. Często zadawane pytania
10. Wniosek

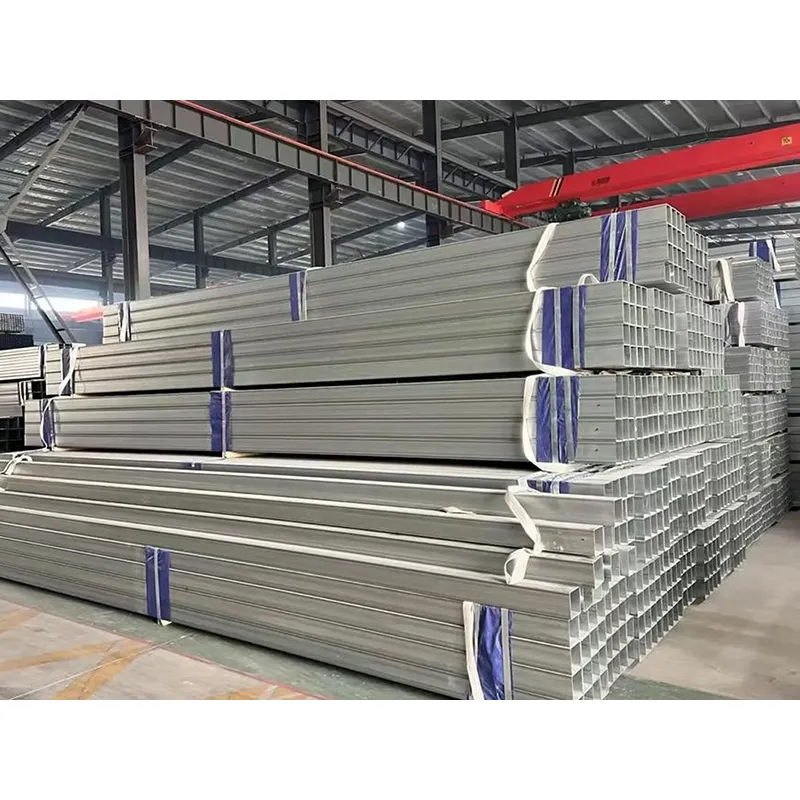

Co to jest pusta sekcja konstrukcyjna?

Strukturalna sekcja pusta to rurowy stalowy element konstrukcyjny o zamkniętym przekroju poprzecznym. W przeciwieństwie do prętów z litej stali, zawiera wewnętrzną pustą przestrzeń, zachowując jednocześnie ciągły profil zewnętrzny. Najpopularniejsze konfiguracje do zastosowań konstrukcyjnych to kwadratowa sekcja pusta (SHS) i prostokątna sekcja pusta (RHS).

Ta geometria pozwala inżynierom osiągnąć użyteczną wydajność konstrukcyjną bez dodawania niepotrzebnego materiału. W fotowoltaicznych konstrukcjach montażowych profile zamknięte mogą pełnić funkcję kolumn, belek, zastrzałów i innych elementów nośnych. Ich zamknięty profil jest szczególnie cenny tam, gdzie konstrukcje muszą wytrzymywać kombinację obciążeń pionowych, naporu wiatru, sił skręcających i zmiennych warunków zewnętrznych.

W przypadku projektów fotowoltaicznych celem nie jest po prostu wybranie najcięższego elementu stalowego. Bardziej efektywny projekt uwzględnia łącznie wytrzymałość, sztywność, wymiary przekroju, grubość ścianki, wymagania dotyczące połączeń, narażenie na środowisko i całkowity ciężar konstrukcji.

Dlaczego pusta struktura poprawia efektywność konstrukcji?

Na wydajność pustej sekcji konstrukcyjnej duży wpływ ma jej zamknięta geometria rurowa. Materiał jest umieszczany na obwodzie sekcji, a nie skupiany całkowicie w środku. Taka konfiguracja może zapewnić skuteczną zależność pomiędzy rozmiarem przekroju, masą, wytrzymałością na zginanie i sztywnością skrętną.

W przypadku konstrukcji do montażu paneli słonecznych ma to znaczenie, ponieważ elementy konstrukcyjne są narażone na działanie wielu kierunków obciążenia. Wiatr może wytwarzać siły boczne i skręcające, natomiast ciężar modułów i elementów montażowych tworzy obciążenia pionowe. Dobrze zaprojektowana pusta sekcja pomaga rozłożyć te siły na cały element, zamiast koncentrować je na małym obszarze.

• Efektywny rozkład obciążenia:Zamknięty profil pomaga rozłożyć siły konstrukcyjne na całą sekcję.
• Dobra wydajność gięcia:Geometria może zapewnić użyteczną odporność na zginanie przy jednoczesnej kontroli ciężaru konstrukcji.
• Sztywność skrętna:Sekcje zamknięte doskonale nadają się do zastosowań, w których ważna jest odporność na skręcanie.
• Zmniejszony ciężar własny:Mniej niepotrzebnego materiału może pomóc zmniejszyć ciężar całej konstrukcji montażowej.
• Czysty wygląd strukturalny:Profile kwadratowe i prostokątne zapewniają schludną geometrię widocznym konstrukcjom zewnętrznym.

Jednak optymalnego przekroju nie można określić na podstawie samego kształtu. Inżynierowie powinni zweryfikować obliczenia konstrukcyjne w oparciu o lokalny wiatr, śnieg, dane sejsmiczne, rozpiętość, połączenie, fundament i obowiązujące wymagania projektowe.

Jakie są kluczowe korzyści dla systemów montażu fotowoltaicznego?

Zalety te stają się szczególnie istotne, gdy projekt fotowoltaiczny obejmuje tysiące powtarzających się elementów konstrukcyjnych. Nawet niewielka poprawa w zakresie wydajności wagowej, spójności wymiarowej lub kompatybilności instalacji może mieć wpływ na transport, montaż, wymagania dotyczące fundamentów i ogólną ekonomikę projektu.

Jakie materiały i metody obróbki powierzchni są dostępne?

Wybór materiału powinien opierać się na obliczeniach konstrukcyjnych, warunkach środowiskowych, wymaganiach produkcyjnych i obowiązujących normach inżynieryjnych. Energet Solar powszechnie dostarcza kształtowniki drążone konstrukcyjne przy użyciu gatunków stali węglowej, takich jak Q235B i Q355B, chociaż inne gatunki mogą być brane pod uwagę zgodnie ze specyfikacjami projektu.

Stal węglowa Q235B

Q235B jest szeroko stosowany w ogólnych zastosowaniach konstrukcyjnych, gdzie wymagana jest umiarkowana wytrzymałość i niezawodne właściwości produkcyjne. Może nadawać się do wielu konwencjonalnych zastosowań w montażu paneli słonecznych, jeśli zostanie to potwierdzone przez projekt konstrukcyjny.

Stal węglowa Q355B

Q355B zapewnia wyższą granicę plastyczności niż Q235B i można go rozważyć w projektach, w których wymagana jest większa nośność konstrukcyjna lub zoptymalizowany projekt przekroju. Inżynierowie powinni wybrać gatunek na podstawie obliczonych obciążeń, a nie zakładać, że gatunek o wyższej wytrzymałości jest automatycznie najlepszym rozwiązaniem.

Cynkowanie ogniowe

Cynkowanie ogniowe, powszechnie znane jako HDG, zapewnia ochronną powłokę cynkową, która pomaga chronić stal przed korozją atmosferyczną. Jest szeroko stosowany w zewnętrznych konstrukcjach stalowych i instalacjach fotowoltaicznych.

Powłoka ZAM

ZAM to technologia powłok cynkowo-aluminiowo-magnezowych. Został zaprojektowany, aby zapewnić silną ochronę przed korozją i jest szczególnie atrakcyjny w wymagających środowiskach zewnętrznych, w tym w warunkach wilgotnych i przybrzeżnych.

Wybierając powłokę, kupujący powinni wziąć pod uwagę lokalną wilgotność, narażenie na sól, zanieczyszczenia przemysłowe, oczekiwaną żywotność, wymagania dotyczące przetwarzania i strategię konserwacji projektu.

Gdzie stosuje się pusty profil konstrukcyjny?

Wszechstronność konstrukcyjnej sekcji pustej pozwala jej pełnić wiele różnych ról konstrukcyjnych. W inżynierii słonecznej jego zastosowania wykraczają poza pojedynczą konfigurację montażową.

Naziemne elektrownie słoneczne

Puste profile stalowe mogą być stosowane jako kolumny, belki, stężenia i inne elementy konstrukcyjne w elektrowniach fotowoltaicznych na skalę przemysłową. Ich połączenie wytrzymałości i wydajności strukturalnej jest przydatne w przypadku dużych systemów narażonych na obciążenia wiatrem i śniegiem.

Komercyjna i przemysłowa instalacja fotowoltaiczna na dachu

W przypadku projektów dachowych ważnym czynnikiem projektowym może być zmniejszenie niepotrzebnego ciężaru konstrukcji. Właściwie zaprojektowane profile zamknięte mogą zapewnić wsparcie konstrukcyjne, pomagając jednocześnie kontrolować dodatkowe obciążenie wywierane na dach.

Wiaty słoneczne

Wiaty solarne wymagają stabilnych kolumn i belek zdolnych do podparcia modułów fotowoltaicznych, tworząc jednocześnie użyteczną przestrzeń parkingową poniżej. Kwadratowe i prostokątne profile puste mogą zapewnić czysty wygląd architektoniczny i praktyczną geometrię konstrukcyjną.

Projekty fotowoltaiczne i rybackie

Projekty łączące wytwarzanie fotowoltaiki z działalnością rolniczą lub akwakulturą mogą wymagać większych rozpiętości i trwałych konstrukcji zewnętrznych. Puste profile konstrukcyjne można włączyć do tych systemów, gdy ich wymiary i właściwości mechaniczne spełniają wymagania inżynieryjne.

Inne zewnętrzne konstrukcje stalowe

Oprócz fotowoltaiki puste profile konstrukcyjne można również stosować w platformach sprzętowych, chodnikach, poręczach, ramach nośnych i innych zewnętrznych konstrukcjach stalowych.

Jak wytwarzany jest pusty profil konstrukcyjny?

Spójna produkcja jest niezbędna, ponieważ odchylenia wymiarowe mogą mieć wpływ na połączenia, dokładność instalacji i wydajność konstrukcyjną. Profesjonalny proces produkcyjny zazwyczaj obejmuje formowanie, spawanie, prostowanie, cięcie, obróbkę powierzchni i kontrolę.

1. Przygotowanie materiału stalowego:Odpowiednią stal węglową wybiera się zgodnie z określonym gatunkiem i wymaganiami projektu.
2. Precyzyjne formowanie rolek:Stal jest stopniowo formowana w wymagany profil.
3. Spawanie automatyczne:Uformowana stal jest spawana w celu utworzenia ciągłej pustej sekcji.
4. Prostowanie:Przekrój poddawany jest obróbce w celu zachowania odpowiedniej prostoliniowości i spójności wymiarowej.
5. Cięcie o stałej długości:Profile wycinane są według standardowych lub niestandardowych wymiarów projektu.
6. Ochrona powierzchni:W zależności od wymagań środowiskowych można zastosować HDG, ZAM lub inną określoną obróbkę.
7. Kontrola końcowa:Wymiary, grubość ścianki, prostoliniowość, jakość powłoki i inne określone cechy są sprawdzane przed wysyłką.

W przypadku dużych projektów fotowoltaicznych spójność produkcji jest szczególnie ważna, ponieważ podczas instalacji może zaistnieć potrzeba dopasowania setek lub tysięcy elementów konstrukcyjnych.

W jaki sposób kupujący powinni wybrać odpowiednią pustą sekcję konstrukcyjną?

Wybór odpowiedniego produktu to coś więcej niż porównanie najniższej ceny za tonę. Zespoły zakupowe powinny przed złożeniem zamówienia ocenić cały obraz techniczny i łańcucha dostaw.

1. Potwierdź projekt konstrukcyjny

Zacznij od wymaganych obciążeń, rozpiętości, warunków podparcia, metod połączeń i obowiązujących standardów projektowych. Wymiary przekroju i grubość ścianki należy dobierać na podstawie obliczeń inżynierskich.

2. Wybierz odpowiedni gatunek stali

Określ, czy Q235B, Q355B lub inny gatunek jest odpowiedni dla obliczonych wymagań konstrukcyjnych. Wybór materiału powinien być udokumentowany i identyfikowalny.

3. Oceń środowisko instalacji

Środowiska przybrzeżne, wilgotne, przemysłowe i o dużym narażeniu mogą wymagać silniejszej ochrony przed korozją niż standardowe zastosowania śródlądowe. HDG i ZAM należy porównać w oparciu o rzeczywiste warunki projektu.

4. Sprawdź dokładność wymiarową

Dokładne wymiary pomagają poprawić kompatybilność połączeń i wydajność instalacji. Kupujący powinni potwierdzić tolerancje, grubość ścianki, prostotę, długość i wszelkie wymagane obróbki otworów.

5. Rozważ produkcję na zamówienie

W przypadku dużych projektów niestandardowe długości, wymiary, grubości ścian, otwory i wykończenia powierzchni mogą pomóc w ograniczeniu niepotrzebnych prac produkcyjnych w miejscu instalacji.

6. Oceń możliwości dostawcy

Dostawca powinien zostać oceniony pod kątem zdolności produkcyjnej, procedur kontroli jakości, spójności produkcji, możliwości dostaw, wsparcia technicznego i doświadczenia w projektach fotowoltaicznych.

Dlaczego warto wybrać Energet Solar do pustych sekcji konstrukcyjnych?

Energia słoneczna koncentruje się na systemach montażu fotowoltaicznego i rozwiązaniach ze stali konstrukcyjnej, zamiast działać wyłącznie jako ogólny dystrybutor stali. Firma dostarczyła komponenty konstrukcyjne do ponad 1000 projektów fotowoltaicznych na całym świecie i posiada wiele zakładów produkcyjnych o znacznych rocznych zdolnościach produkcyjnych.

Jej możliwości produkcyjne obejmują precyzyjne formowanie rolek, automatyczne spawanie, prostowanie, cięcie i wykańczanie powierzchni. Procedury jakości obejmują pomiar wymiarów, weryfikację grubości ścianek, kontrolę prostoliniowości, kontrolę powłoki i badania mechaniczne zgodnie z obowiązującymi wymaganiami.

Energia słoneczna wspiera również produkcję profili zamkniętych dostosowanych do indywidualnych potrzeb. Kupujący mogą dostarczyć rysunki projektowe lub specyfikacje techniczne do oceny, umożliwiając zespołowi inżynieryjnemu rozważenie wymiarów, grubości ścian, długości, warunków środowiskowych i ochrony powierzchni przed rozpoczęciem produkcji.

• Doświadczenie w produkcji strukturalnej skupionej na fotowoltaice
• Konfiguracje profili zamkniętych kwadratowych i prostokątnych
• Opcje ze stali węglowej Q235B i Q355B
• Cynkowanie ogniowe i zabezpieczenie powierzchni ZAM
• Niestandardowe wymiary, długości i grubości ścian
• Wsparcie dla produkcji OEM i masowej
• Kontrola wymiarów i jakości powłoki
• Wsparcie dla wykonawców, dystrybutorów i producentów montażu fotowoltaicznego EPC

Aby uzyskać szerszy wybór profili konstrukcyjnych, kupujący mogą również zapoznać się z kształtownikami ze stali konstrukcyjnej i powiązanymi akcesoriami do montażu solarnego firmy Energet Solar.

Często zadawane pytania

Do czego służy głównie pusta sekcja konstrukcyjna?

Sekcja pusta konstrukcyjna jest stosowana głównie jako nośny element stalowy w systemach mocowania fotowoltaicznego, naziemnych elektrowniach słonecznych, konstrukcjach słonecznych na dachach, wiatach fotowoltaicznych, projektach agrowoltaicznych i innych stalowych konstrukcjach zewnętrznych.

Jaka jest różnica między SHS i RHS?

SHS oznacza kwadratową sekcję pustą i ma równe wymiary zewnętrzne po dwóch głównych stronach. RHS oznacza prostokątną sekcję pustą i ma różne wymiary szerokości i wysokości. Wybór odpowiedniego profilu zależy od obliczeń konstrukcyjnych, geometrii, wymagań dotyczących połączeń i projektu.

Jakie gatunki stali można zastosować w profilach zamkniętych konstrukcyjnie?

Typowe opcje obejmują stal węglową Q235B i Q355B. Właściwy gatunek należy wybrać zgodnie z wymaganą granicą plastyczności, obliczeniami konstrukcyjnymi, obowiązującymi normami i specyfikacjami projektu.

Czy pusta sekcja konstrukcyjna nadaje się do przybrzeżnych projektów fotowoltaicznych?

Tak, może być odpowiedni, jeśli odpowiednio wybrany zostanie gatunek stali, konstrukcja przekroju, połączenia i system ochrony przed korozją. Powłoki HDG i ZAM mogą zapewnić lepszą ochronę w zastosowaniach zewnętrznych, podczas gdy projekty przybrzeżne powinny zostać poddane szczegółowej ocenie inżynieryjnej i środowiskowej.

Czy Energet Solar może produkować kształtowniki zamknięte na zamówienie?

Tak. Energet Solar obsługuje niestandardowe wymiary, grubości ścian, długości, obróbkę otworów i wykończenia powierzchni. Produkcja może opierać się na rysunkach technicznych lub specyfikacjach technicznych specyficznych dla projektu.

Co powinienem podać prosząc o wycenę?

Aby uzyskać dokładniejszą ofertę, kupujący powinni podać wymagany typ profilu, wymiary, grubość ścianki, gatunek stali, długość, ilość, obróbkę powierzchni, miejsce przeznaczenia, zastosowanie oraz dostępne rysunki techniczne lub specyfikacje techniczne.

Wniosek

Strukturalna sekcja pusta stanowi wydajne rozwiązanie dla nowoczesnych konstrukcji do montażu paneli słonecznych, ponieważ jej zamknięta geometria rurowa może łączyć wytrzymałość konstrukcyjną, sztywność skrętną, elastyczność wymiarową i kontrolowaną masę konstrukcyjną. Gdy wymiary przekroju, gatunek stali, ochrona przed korozją, dokładność produkcji i wymagania techniczne są odpowiednio dopasowane, może zapewnić niezawodne działanie naziemnych elektrowni fotowoltaicznych, dachów, wiat słonecznych, systemów agrowoltaicznych i innych konstrukcji zewnętrznych.

Jeśli pozyskujesz profile puste do nowego projektu fotowoltaicznego lub potrzebujesz niestandardowych profili stalowych w oparciu o rysunki techniczne, Energet Solar może zapewnić profesjonalne rekomendacje produktów, produkcję zindywidualizowaną i wsparcie zorientowane na projekt. Udostępnij swoje specyfikacje, wymagane ilości i szczegóły zastosowania orazskontaktuj się z namidzisiaj, aby omówić odpowiednie rozwiązanie z kształtowników zamkniętych dla Twojego projektu.
