W jaki sposób płatew stalowa formowana na zimno może poprawić wytrzymałość, wydajność i trwałość konstrukcji solarnych

Do systemów montażu fotowoltaicznego i nowoczesnych projektów z ramą stalową,Energia słonecznazapewniaPłatew stalowa formowana na zimnorozwiązania zaprojektowane w celu połączenia wydajności strukturalnej, dokładności wymiarowej, odporności na korozję i elastycznego dostosowywania. Te profile w kształcie litery C i Z, produkowane poprzez precyzyjne formowanie na zimno, są szeroko stosowane jako drugorzędne elementy nośne w konstrukcjach fotowoltaicznych i budynkach stalowych.

Płatwie stalowe formowane na zimno odgrywają ważną rolę w przenoszeniu obciążeń, łączeniu głównych elementów konstrukcyjnych i wspieraniu układów modułów fotowoltaicznych. W porównaniu z konwencjonalnymi komponentami walcowanymi na gorąco, formowanie na zimno umożliwia producentom tworzenie zoptymalizowanych kształtów przekroju poprzecznego przy efektywnym wykorzystaniu materiału i dokładnych wymiarach. W przypadku projektów fotowoltaicznych wybór odpowiedniego gatunku stali, wymiarów profili, powłoki, rozpiętości i metody montażu ma kluczowe znaczenie dla długoterminowej wydajności konstrukcji. W tym przewodniku wyjaśniono, jak działają płatwie formowane na zimno, ich główne zastosowania, ważne specyfikacje, względy produkcyjne i praktyczne środki ostrożności podczas montażu. Opisano także, w jaki sposób dostosowane rozwiązania płatwi mogą wspierać różne środowiska projektowe, w tym naziemne farmy fotowoltaiczne, dachowe systemy fotowoltaiczne, wiaty fotowoltaiczne i przemysłowe konstrukcje stalowe.

Spis treści

1. Co to jest płatew stalowa formowana na zimno?
2. Jak działa płatew stalowa formowana na zimno?
3. Jakie są kluczowe korzyści?
4. Jakie specyfikacje powinni wziąć pod uwagę kupujący?
5. Gdzie jest używany?
6. Jak jest produkowany?
7. Co należy wziąć pod uwagę podczas instalacji?
8. Jak wybrać odpowiednią płatew?
9. Często zadawane pytania

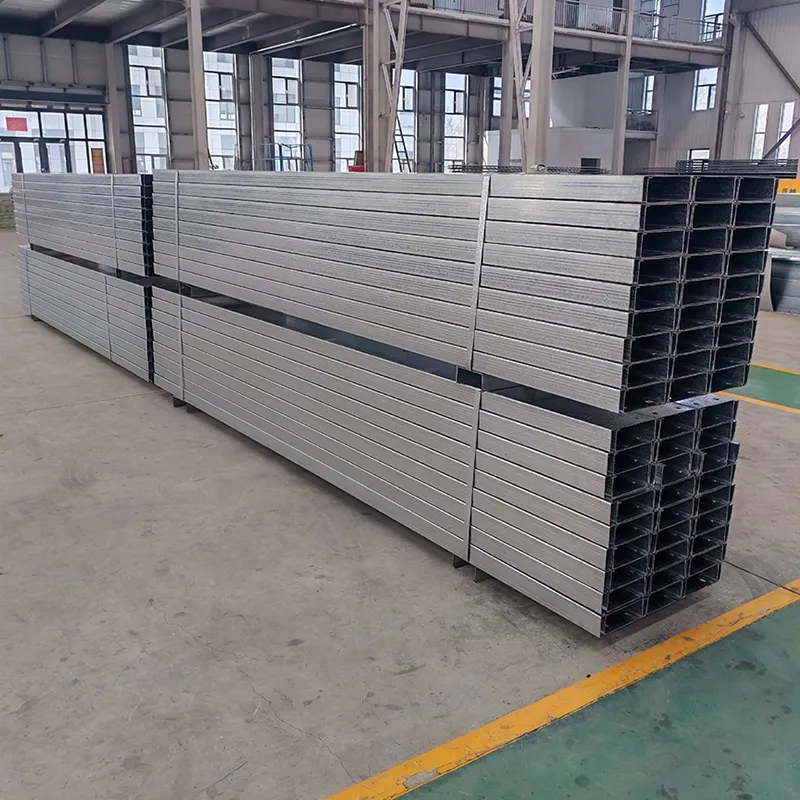

Co to jest płatew stalowa formowana na zimno?

Płatew stalowa formowana na zimno to element ze stali konstrukcyjnej wytwarzany poprzez formowanie stalowej taśmy lub arkusza w określony profil przekroju poprzecznego w temperaturze pokojowej. Typowe profile obejmują sekcje w kształcie litery C i Z. Proces formowania tworzy lekki element konstrukcyjny o wysokim stosunku wytrzymałości do masy i spójnej geometrii.

W fotowoltaicznych systemach montażowych płatew zwykle służy jako drugorzędny element konstrukcyjny. Pomaga łączyć belki główne i inne elementy nośne, zapewniając jednocześnie stabilną powierzchnię do mocowania zestawów modułów fotowoltaicznych. To sprawia, że ​​geometria płatwi, wytrzymałość materiału, projekt połączenia i ochrona przed korozją są ważnymi kwestiami podczas projektowania systemu.

W przeciwieństwie do kształtowników konstrukcyjnych walcowanych na gorąco, które powstają w podwyższonych temperaturach, profile formowane na zimno produkowane są bez podgrzewania całego przekroju stalowego do wysokiej temperatury formowania. Ciągłe formowanie rolek może zatem zapewnić powtarzalne wymiary, precyzyjne profile i efektywne wykorzystanie materiału.

Jak działa płatew stalowa formowana na zimno?

Podstawowym celem konstrukcyjnym płatwi jest rozłożenie obciążeń pomiędzy podpartymi elementami a główną ramą konstrukcyjną. W konstrukcji do montażu fotowoltaicznego obciążenia mogą pochodzić od ciężaru modułów fotowoltaicznych, ciśnienia wiatru, śniegu, czynności konserwacyjnych i innych warunków środowiskowych określonych w projekcie projektu.

Geometria przekroju poprzecznego ma bezpośredni wpływ na zachowanie elementu stalowego pod tymi obciążeniami. Profile C i Z mogą zapewnić użyteczną odporność na zginanie, zachowując jednocześnie stosunkowo wydajną ilość stali. Prawidłowo zaprojektowane połączenia przenoszą siły pomiędzy płatwiami, belkami, słupami, wspornikami i elementami nośnymi modułów.

Z tego powodu płatwi nie należy dobierać wyłącznie na podstawie wymiarów czy ceny. Obliczenia konstrukcyjne powinny uwzględniać rozpiętość projektu, oczekiwane obciążenia, gatunek stali, metodę połączenia, wymagania dotyczące ugięcia i obowiązujące normy inżynieryjne.

Jakie są kluczowe korzyści?

Profile formowane na zimno są coraz częściej stosowane tam, gdzie ważna jest wydajność konstrukcyjna, powtarzalność produkcji i personalizacja. W przypadku zastosowań związanych z montażem energii słonecznej kilka cech czyni je szczególnie przydatnymi.

• Efektywna geometria konstrukcyjna:Profile C i Z mogą zapewnić użyteczną nośność przy zachowaniu stosunkowo niskiego ciężaru konstrukcyjnego.
• Spójność wymiarowa:Zautomatyzowane formowanie rolek i precyzyjne cięcie pomagają zachować wymiary profilu i położenie otworów.
• Efektywność materiałowa:Zoptymalizowane przekroje poprzeczne mogą zmniejszyć niepotrzebne zużycie materiału, jeśli są odpowiednio zaprojektowane.
• Elastyczne dostosowywanie:Długość, szerokość, wysokość, grubość, otwory i konfiguracje profili można dostosować do wymagań projektu.
• Ochrona antykorozyjna:Powłoki cynkowane ogniowo i cynkowo-aluminiowo-magnezowe mogą zapewnić lepszą ochronę w zastosowaniach zewnętrznych.
• Kompatybilność instalacji:Precyzyjnie rozmieszczone otwory mogą uprościć połączenia za pomocą wsporników, śrub i innych elementów konstrukcyjnych.

Dla nabywców te zalety mogą przyczynić się do bardziej przewidywalnej produkcji i montażu, szczególnie gdy płatwie są zintegrowane ze znormalizowanymi projektami montażu fotowoltaicznego.

Jakie specyfikacje powinni wziąć pod uwagę kupujący?

Wymagania specyfikacji różnią się w zależności od obliczeń konstrukcyjnych i warunków projektu. Typowe parametry rozwiązań płatwiowych firmy Energet Solar to:

Liczby te należy traktować jako dostępne opcje produktu, a nie substytut obliczeń konstrukcyjnych specyficznych dla projektu. Właściwy profil należy zawsze potwierdzić zgodnie z rzeczywistymi obciążeniami obliczeniowymi i obowiązującymi normami.

Gdzie jest używany?

Płatwie formowane na zimno mogą służyć do wielu zastosowań konstrukcyjnych, ponieważ ich profil i wymiary można dostosować do różnych wymagań inżynieryjnych. W branży fotowoltaicznej typowe zastosowania obejmują:

1. Naziemne elektrownie słoneczne:Płatwie mogą stanowić część dodatkowej konstrukcji nośnej dużych systemów fotowoltaicznych.
2. Dachowe systemy fotowoltaiczne:Można je włączyć do konstrukcji do montażu na dachu, gdzie ważne są dokładne wymiary i kontrolowana waga konstrukcji.
3. Wiaty solarne:Płatwie mogą wspierać pokrycia dachowe i moduły fotowoltaiczne, integrując się z belkami i słupami.
4. Konstrukcje stalowe przemysłowe:Mogą pełnić funkcję drugorzędnych elementów konstrukcyjnych w konstrukcjach o konstrukcji stalowej.
5. Konstrukcje stalowe na wymiar:Profile dostosowane do konkretnego projektu mogą być produkowane zgodnie z rysunkami i wymaganiami inżynieryjnymi.

Rzeczywiste zastosowanie powinno być określone na podstawie projektu konstrukcyjnego, a nie samych wymiarów produktu. Wiatr, śnieg, warunki sejsmiczne, długość przęsła, szczegóły połączeń i środowisko instalacji mogą mieć wpływ na wymaganą specyfikację.

Jak jest produkowany?

Niezawodny proces produkcyjny jest niezbędny, ponieważ niewielkie różnice wymiarowe mogą mieć wpływ na dokładność montażu i połączeń w dużej instalacji fotowoltaicznej. Nowoczesna produkcja zazwyczaj łączy formowanie ciągłe, zautomatyzowane cięcie, wykrawanie, kontrolę i obróbkę powierzchni.

Do produkcji płatwi Energet Solar wykorzystuje procesy formowania na zimno, zautomatyzowanego wykrawania, cięcia laserowego i obróbki powierzchni. Jej możliwości produkcyjne obejmują ponad 40 linii produkcyjnych, obsługujących zarówno standardowe, jak i niestandardowe wymagania produkcyjne.

Przepływ pracy w produkcji może ogólnie obejmować:

• Dobór i kontrola surowców taśm stalowych.
• Ciągłe formowanie na zimno w określony profil C lub Z.
• Precyzyjne wykrawanie zgodnie z wymaganym układem otworów.
• Dokładne cięcie na określone długości.
• Obróbka powierzchni, taka jak cynkowanie ogniowe lub powlekanie ZAM.
• Kontrola wymiarowa i powłokowa.
• Pakowanie i przygotowanie do transportu.

W przypadku dużych projektów fotowoltaicznych spójność produkcji jest szczególnie ważna, ponieważ podczas instalacji może zaistnieć potrzeba współpracy setek lub tysięcy elementów konstrukcyjnych.

Co należy wziąć pod uwagę podczas instalacji?

Nawet dobrze wykonana płatew może mieć problemy z działaniem, jeśli zostanie nieprawidłowo zamontowana lub zmodyfikowana na miejscu. Dlatego też w planie budowy należy uwzględnić kilka kwestii praktycznych.

Postępuj zgodnie z zaprojektowanym rozpiętością

Nie przekraczaj zaprojektowanego rozpiętości instalacji, aby po prostu zmniejszyć liczbę elementów konstrukcyjnych. Nadmierna rozpiętość może zwiększyć ugięcie i naprężenia konstrukcyjne pod obciążeniem wiatrem lub śniegiem.

Unikaj niekontrolowanego cięcia i wiercenia

Losowe cięcie, wiercenie lub zginanie może zmienić zaprojektowany przekrój poprzeczny i osłabić element konstrukcyjny. Wszelkie wymagane modyfikacje należy potwierdzić z inżynierem projektu lub producentem.

Chroń powłokę powierzchniową

Podczas transportu i instalacji należy unikać niepotrzebnych uderzeń i zadrapań. Jeżeli wystąpi uszkodzenie powłoki, należy zastosować odpowiednie procedury naprawy, aby ograniczyć miejscową korozję.

Rozważ odprowadzanie wody

Zewnętrznych elementów stalowych nie należy instalować w sposób tworzący niepotrzebne obszary zatrzymujące wodę. Właściwy drenaż pomaga zmniejszyć długotrwałe narażenie na wilgoć i zwiększa trwałość powłoki.

Sprawdź środowiska o wysokiej korozji

Projekty zlokalizowane w pobliżu linii brzegowych lub w środowiskach o wysokiej wilgotności i środowisku przemysłowym mogą wymagać zwiększonej ochrony przed korozją i okresowych kontroli. System powłokowy powinien być dobrany w zależności od rzeczywistego narażenia środowiska.

Jak wybrać odpowiednią płatew?

Wybór odpowiedniej płatwi wymaga czegoś więcej niż tylko porównania wymiarów profilu. Profesjonalny proces zamówień powinien łączyć specyfikacje materiałowe z wymaganiami konstrukcyjnymi i warunkami środowiskowymi.

• Zdefiniuj obciążenia projektowe:Ustal obciążenie wiatrem, śniegiem, obciążeniem sejsmicznym, obciążeniem własnym i inne istotne obciążenia projektu.
• Potwierdź rozpiętość konstrukcyjną:Określ wymaganą odległość pomiędzy elementami podpierającymi.
• Wybierz gatunek stali:Wybierz odpowiedni gatunek w oparciu o wymagania wytrzymałościowe i obowiązujące normy.
• Wybierz profil:Porównaj konfiguracje C i Z zgodnie z obliczeniami konstrukcyjnymi i wymaganiami dotyczącymi połączeń.
• Określ powłokę:Rozważ HDG lub ZAM w zależności od narażenia środowiska i oczekiwanych warunków pracy.
• Potwierdź układy otworów:Dokładny rozstaw otworów jest ważny dla wydajnego montażu za pomocą wsporników i łączników.
• Przejrzyj możliwości produkcyjne:Potwierdź, że dostawca może zachować spójność wymiarową dla wymaganej objętości.
• Sprawdź opcje dostosowywania:Produkcja oparta na CAD może pomóc w dopasowaniu wymiarów i szczegółów połączeń specyficznych dla projektu.

Praca z doświadczonymproducent płatwi stalowych formowanych na zimnomoże uprościć przegląd specyfikacji, dostosowywanie, koordynację produkcji i wsparcie techniczne dla projektów na dużą skalę.

Dlaczego jakość produkcji ma znaczenie w przypadku płatwi solarnych?

Systemy montażu paneli słonecznych są wystawione na działanie warunków zewnętrznych przez wiele lat, dlatego elementy konstrukcyjne wymagają spójnej geometrii i odpowiedniego zabezpieczenia antykorozyjnego. Jakość produkcji ma bezpośredni wpływ na to, czy poszczególne płatwie będą mogły być skutecznie montowane i czy ukończona konstrukcja będzie działać zgodnie z zamierzeniami.

Energia słoneczna łączy kontrolę surowców, walcowanie na zimno, automatyczne wykrawanie, kontrolę wymiarów, kontrolę powłoki i końcowe pakowanie w ramach swojego procesu produkcyjnego. Firma zapewnia również konsultacje inżynieryjne przed sprzedażą, śledzenie produkcji i wsparcie techniczne po sprzedaży dla niestandardowych projektów.

W przypadku nabywców międzynarodowych to podejście obejmujące pełny cykl może być przydatne, gdy projekty wymagają różnych rozmiarów profili, gatunków stali, specyfikacji powłok, rozmieszczenia otworów, metod pakowania lub harmonogramów dostaw.

Często zadawane pytania dotyczące płatwi stalowych formowanych na zimno

Jaka jest różnica pomiędzy płatwiami formowanymi na zimno i walcowanymi na gorąco?

Płatwie formowane na zimno kształtuje się z taśmy lub blachy stalowej poprzez formowanie w temperaturze pokojowej. Oferują lekką konstrukcję, dokładne wymiary i wydajną konstrukcję przekroju poprzecznego. Płatwie walcowane na gorąco produkowane są w procesie walcowania w wysokiej temperaturze i można je dobierać do różnych wymagań konstrukcyjnych.

Czy Energet Solar może produkować płatwie według rysunków?

Tak. Energet Solar wspiera produkcję zindywidualizowaną w oparciu o rysunki CAD i wymagania specyficzne dla projektu. Kupujący mogą dostarczyć wymiary, układy otworów, gatunki materiałów, wymagania dotyczące powłok i inne informacje techniczne do przeglądu technicznego.

Czy płatwie formowane na zimno nadają się do przybrzeżnych projektów fotowoltaicznych?

Mogą być odpowiednie, jeśli odpowiednio wybrany zostanie gatunek stali, projekt konstrukcyjny i system ochrony przed korozją. Opcje cynkowania ogniowego i powlekania ZAM mogą zapewnić dodatkową ochronę przed korozją w wymagających środowiskach zewnętrznych.

Jakie gatunki stali są dostępne?

Dostępne opcje obejmują Q235B, Q355B, S235JR, S355JR, a także wybrane gatunki z pokryciem ZAM, takie jak S250GD, S350GD i S420GD. Odpowiedni gatunek należy dobrać zgodnie z obliczeniami konstrukcyjnymi i normami projektowymi.

W jakich branżach wykorzystuje się te płatwie?

Typowe zastosowania obejmują naziemne elektrownie słoneczne, dachowe systemy fotowoltaiczne, wiaty fotowoltaiczne, przemysłowe budynki o konstrukcji stalowej i inne konstrukcje stalowe wymagające drugorzędnych elementów nośnych.

Czy wymiary płatwi można dostosować?

Tak. Dostosowanie może obejmować wymiary profilu, długość, grubość, rozmieszczenie otworów, gatunek stali, obróbkę powierzchni i opakowanie. Ostateczna specyfikacja powinna zostać potwierdzona z wymaganiami konstrukcyjnymi i instalacyjnymi projektu.

Wniosek

Właściwie zaprojektowana płatew może przyczynić się do stabilności konstrukcji, efektywnego wykorzystania materiału, dokładności montażu i długoterminowej trwałości w zastosowaniach fotowoltaicznych i konstrukcji stalowych. Łącząc odpowiednią geometrię profili, sprawdzone gatunki stali, odpowiednią ochronę przed korozją, precyzyjną produkcję i inżynierię dostosowaną do konkretnego projektu, kupujący mogą opracować rozwiązanie płatwi, które będzie odpowiadać rzeczywistym wymaganiom ich konstrukcji. Jeśli planujesz projekt montażu instalacji fotowoltaicznej i potrzebujesz niestandardowych specyfikacji, rysunków, opcji powlekania lub wsparcia przy zamówieniach zbiorczych,skontaktuj się z namiw Energet Solar w celu uzyskania profesjonalnej konsultacji technicznej i indywidualnej wyceny.
