W jaki sposób stal o równym kącie może poprawić wytrzymałość, stabilność i trwałość konstrukcji do montażu paneli słonecznych

Podsumowanie artykułu: Stal o równym kącieto uniwersalny element konstrukcyjny stosowany w systemach mocowania fotowoltaicznego, ramach stalowych i budownictwie ogólnym. Jego geometria równych ramion wspiera praktyczne połączenia, zrównoważone układy konstrukcyjne i wydajną produkcję. W tym przewodniku omówiono wpływ gatunków materiałów, wymiarów, cynkowania, precyzji produkcji i inżynierii specyficznej dla projektu na wydajność.Energia słonecznadostarcza konfigurowalne rozwiązania ze stali o równym kącie do konstrukcji do montażu paneli słonecznych i innych projektów produkcji stali, pomagając kupującym w ocenie specyfikacji i wyborze odpowiednich materiałów zapewniających długoterminową niezawodność konstrukcji.

Ponieważ instalacje fotowoltaiczne rozwijają się w różnych klimatach i warunkach terenowych, wybór niezawodnych elementów konstrukcyjnych staje się coraz ważniejszy. Energet Solar dostarcza stal o równym kącie przeznaczoną do fotowoltaicznych konstrukcji montażowych, konstrukcji stalowych i powiązanych zastosowań inżynieryjnych, łącząc konfigurowalne wymiary, opcje stali węglowej, precyzyjną obróbkę i odporną na korozję obróbkę powierzchni w celu spełnienia różnorodnych wymagań projektu.

Spis treści

• Co to jest stal o równym kącie?
• Kluczowe dane techniczne i dostępne opcje
• W jaki sposób stal o równym kącie jest wykorzystywana w systemach montażu fotowoltaicznego?
• Jak wybrać odpowiedni materiał i obróbkę powierzchni
• Procesy produkcyjne i kwestie jakości
• Jak wybrać stal o równym kącie dla swojego projektu
• Czego kupujący powinni szukać u dostawcy?
• Często zadawane pytania
• Wniosek: budowanie bardziej niezawodnych konstrukcji stalowych

Co to jest stal o równym kącie?

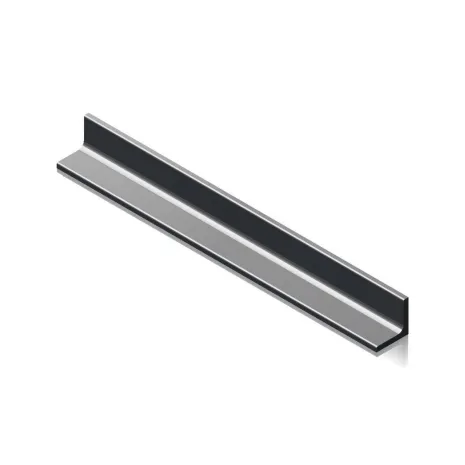

Stal równokątna to konstrukcyjny profil stalowy z dwoma nogami o jednakowej szerokości, połączonymi pod kątem 90 stopni. Jego przekrój w kształcie litery L sprawia, że ​​jest przydatny do łączenia elementów konstrukcyjnych, wzmacniania ram, wspierania elementów drugorzędnych i wytwarzania wsporników.

W przeciwieństwie do stali o nierównym kącie, która ma nogi o różnej szerokości, stal o równym kącie zapewnia symetryczny układ przekroju poprzecznego. Ta geometria może uprościć planowanie układu i projektowanie połączeń, gdy obie nogi wymagają porównywalnych wymiarów. Jednak jego rzeczywista nośność zależy od wymiarów przekroju, właściwości materiału, szczegółów połączeń, kierunku obciążenia i warunków podparcia.

W inżynierii fotowoltaicznej powszechnie uważa się, że stal o równym kącie jest stosowana do wsporników montażowych, połączeń wsporczych, elementów wzmacniających i innych elementów tworzących część większego zespołu regałów. Można go również włączyć do ram przemysłowych, wsporników sprzętu i ogólnych projektów produkcji stali.

Do jego praktycznych zalet zalicza się:

• Wygodne połączenia:Dwie prostopadłe nogi zapewniają powierzchnie do skręcania, spawania i innych zaprojektowanych elementów mocujących.
• Elastyczna produkcja:Cięcie, wykrawanie i formowanie umożliwiają dostosowanie profilu do różnych wymagań montażowych.
• Wiele opcji rozmiaru:Szerokość, grubość i długość nóg można wybrać zgodnie ze specyfikacją projektu.
• Szerokie zastosowanie:Może służyć do montażu paneli słonecznych, budownictwa, wsparcia przemysłowego i celów wzmacniania konstrukcji.

Te zalety sprawiają, że stal o jednakowym kącie jest użyteczną opcją, ale należy zawsze sprawdzić prawidłowy przekrój pod kątem wymagań inżynieryjnych zamierzonej konstrukcji.

Kluczowe dane techniczne i dostępne opcje

Wybór odpowiedniego profilu kątowego rozpoczyna się od sprawdzenia jego wymiarów, gatunku stali, powłoki i zamierzonej funkcji. Energet Solar oferuje standardowe i dostosowane konfiguracje stali o równym kącie do fotowoltaicznych systemów montażowych, wiat samochodowych i innych konstrukcji stalowych.

Uwaga: Powyższe specyfikacje odzwierciedlają opcje opublikowane na stronie produktu Energet Solar. Ostateczną dostępność, tolerancje, wymagania dotyczące powłok i certyfikaty materiałowe należy potwierdzić przy każdym zamówieniu. Nie należy traktować różnych krajowych gatunków stali jako automatycznie wymiennych bez sprawdzenia obowiązujących norm i dokumentacji materiałowej.

W przypadku dużych projektów fotowoltaicznych spójne wymiary i jasno określone wymagania materiałowe pomagają zredukować liczbę dostosowań montażowych i uprościć kontrole jakości. Kupujący powinni potwierdzić rysunki, rozmieszczenie otworów, długości cięć i specyfikacje powłok przed rozpoczęciem produkcji.

W jaki sposób stal o równym kącie jest wykorzystywana w systemach montażu fotowoltaicznego?

Systemy montażu fotowoltaicznego działają na zewnątrz i muszą przenosić obciążenia z modułów fotowoltaicznych poprzez szyny, stężenia, kolumny, fundamenty i połączenia. Stal o równym kącie może stanowić wkład w tę sieć konstrukcyjną, jeśli jej geometria i właściwości mechaniczne odpowiadają wymaganiom projektowym.

1. Naziemne regały solarne

Naziemne systemy fotowoltaiczne wymagają stabilnych konstrukcji wsporczych, które są w stanie wytrzymać obciążenia własne, siły wiatru i inne działania specyficzne dla danego miejsca. Stal o równych kątach można stosować we wspornikach łączących, zbrojeniach ukośnych i drugorzędnych zespołach podpór. Odpowiednio zaprojektowane połączenia pomagają w przenoszeniu sił pomiędzy poszczególnymi elementami konstrukcyjnymi.

2. Konstrukcje wiat słonecznych

Wiaty solarne łączą schronienie dla pojazdów z wytwarzaniem energii fotowoltaicznej. Profile kątowe można stosować w wybranych stężeniach, połączeniach montażowych i pomocniczych elementach stalowych. Ponieważ konstrukcje te mogą być narażone na znaczne narażenie na wiatr, projektanci muszą sprawdzić nośność pręta, wytrzymałość połączenia, ugięcie i reakcje fundamentów.

3. Podparcie płatwi i wzmocnienie konstrukcyjne

Kątowniki stalowe mogą podpierać lub wzmacniać wybrane połączenia konstrukcyjne, w zależności od projektu. Może także pomóc w łączeniu członków o różnych orientacjach. Ostateczny układ powinien uwzględniać obciążenie mimośrodowe, lokalne wyboczenie, rozstaw elementów złącznych i zachowanie całego zespołu, a nie opierać się wyłącznie na kształcie profilu.

4. Ogólne zastosowania przemysłowe i budowlane

Poza przemysłem fotowoltaicznym stal o równym kącie może być stosowana w ramach urządzeń, wspornikach wsporczych, konstrukcjach użytkowych i gotowych zespołach. Standaryzowane wymiary i powtarzalna produkcja są szczególnie przydatne, gdy wiele komponentów musi pasować do siebie w dużej instalacji.

Aby uzyskać dodatkowe opcje konstrukcyjne, kupujący mogą zapoznać się z rozwiązaniami Energet Solar dotyczącymi montażu fotowoltaicznego i stali konstrukcyjnej, aby porównać typy profili i zidentyfikować komponenty odpowiednie dla ich projektów.

Jak wybrać odpowiedni materiał i obróbkę powierzchni

Jakość materiału i ochrona powierzchni wpływają na wydajność użytkową stali kątowej. Odpowiedni wybór zależy od obliczeń konstrukcyjnych, lokalnych warunków środowiskowych, oczekiwanej żywotności i strategii konserwacji instalacji.

Gatunki stali węglowej

Energia słoneczna wymienia Q235B i Q355B, a także opcje S235JR i S355JR w ramach oferty Equal Angle Steel. Gatunki te są powiązane z różnymi normami materiałowymi i powinny być określone zgodnie z obowiązującymi przepisami projektowymi i zweryfikowanymi właściwościami materiału.

• Q235B/S235JR:Może być odpowiedni do zastosowań zaprojektowanych w oparciu o właściwości i wymagania tych gatunków.
• Q355B/S355JR:Opcje o wyższej wytrzymałości, które można rozważyć, gdy obliczenia inżynieryjne wymagają większej wytrzymałości materiału.

Stopień wyższej wytrzymałości nie oznacza automatycznie, że cała konstrukcja jest bezpieczniejsza i wydajniejsza. Geometria przekroju, stabilność, projekt połączenia, jakość wykonania i obowiązujące współczynniki bezpieczeństwa pozostają istotne.

Cynkowanie ogniowe zapewniające trwałość na zewnątrz

Stal wystawiona na działanie deszczu, wilgoci i zmiennych temperatur może korodować, jeśli jej powierzchnia nie jest odpowiednio zabezpieczona. Cynkowanie ogniowe polega na nałożeniu powłoki cynkowej, która zapewnia barierę ochronną i ofiarną ochronę przed korozją.

Opublikowane specyfikacje stali Equal Angle Steel podają grubość powłoki ocynkowanej wynoszącą 45–120 μm. Odpowiedni poziom powłoki należy wybrać zgodnie ze specyfikacją projektu, narażeniem środowiska, obowiązującymi normami i wymogami kontroli.

Oceniając ochronę antykorozyjną, należy wziąć pod uwagę:

• Narażenie na sól przybrzeżną, zanieczyszczenia przemysłowe lub trwałą wilgoć.
• Wymagana grubość powłoki i sposób jej sprawdzenia.
• Ochrona krawędzi ciętych, wywierconych otworów i gotowych połączeń.
• Postępowanie i praktyki transportowe, które mogą uszkodzić powłokę.
• Wymagania dotyczące przeglądów i konserwacji przez cały przewidywany okres użytkowania.

W przypadku szczególnie agresywnych środowisk inżynierowie projektu powinni ocenić, czy określony system powłok zapewnia odpowiednią ochronę. Nie należy zakładać, że żadna powłoka nie gwarantuje stałej trwałości użytkowej w każdych warunkach pracy.

Procesy produkcyjne i kwestie jakości

Dokładność produkcji jest ważna, ponieważ profile konstrukcyjne muszą pasować do współpracujących komponentów i utrzymywać określoną geometrię. Energet Solar opisuje możliwości formowania na zimno, precyzyjnego cięcia, wykrawania CNC i tłoczenia na potrzeby swoich operacji przetwarzania stali.

Formowanie na zimno i kontrola wymiarowa

Formowanie na zimno kształtuje stal bez konwencjonalnych operacji formowania na gorąco w miejscu formowania profilu. Odpowiednio sterowany zapewnia powtarzalność wymiarów i wydajną produkcję. Kupujący powinni sprawdzić określone tolerancje profili i upewnić się, że proces produkcyjny jest odpowiedni dla wybranego materiału i grubości.

Precyzyjne cięcie i obróbka otworów

Dokładne cięcie pomaga dopasować komponenty do rysunków montażowych, a wykrawanie CNC pozwala uzyskać powtarzalne otwory łączące. Prawidłowe położenie i średnica otworu są szczególnie ważne w przypadku przykręcanych systemów montażu paneli słonecznych, ponieważ niewspółosiowość może spowolnić instalację lub wpłynąć na zamierzone zachowanie połączenia.

Kontrola przed dostawą

Praktyczny proces zapewniania jakości powinien obejmować kontrole odpowiednie do specyfikacji zakupu, takie jak:

1. Weryfikacja materiału:Potwierdź gatunek stali i przejrzyj odpowiednią dokumentację materiałową.
2. Kontrola wymiarowa:Sprawdź szerokość nóg, grubość, długość, prostotę i określone tolerancje.
3. Kontrola otworów i wykonania:Sprawdź miejsca dziurkowania, odległości od krawędzi i jakość cięcia w stosunku do zatwierdzonych rysunków.
4. Kontrola powłoki:Sprawdź pokrycie i grubość powłoki ocynkowanej, stosując uzgodnioną metodę kontroli.
5. Możliwość śledzenia zamówienia:Upewnij się, że identyfikacja produktu, opakowanie i dokumentacja odpowiadają wymaganiom zakupu.

Kontrole te pomagają kupującym ocenić spójność produktu i zidentyfikować rozbieżności, zanim komponenty dotrą na miejsce instalacji. Kryteria inspekcji należy udokumentować przed produkcją, a nie decydować dopiero po dostawie.

Jak wybrać stal o równym kącie dla swojego projektu

Wybór profilu kątowego wyłącznie na podstawie jego wymiarów lub ceny zakupu może prowadzić do możliwych do uniknięcia problemów inżynieryjnych i instalacyjnych. Ustrukturyzowany proces selekcji pomaga dostosować zamówienia do rzeczywistych warunków projektu.

• Zdefiniuj aplikację:Określ, czy stal będzie używana do regałów fotowoltaicznych, wiaty samochodowej, wspornika łączącego lub do innego celu konstrukcyjnego.
• Potwierdź obciążenia inżynieryjne:Inżynierowi projektującemu należy podać odpowiednie obciążenia własne, obciążenia wiatrem, obciążenia śniegiem, wymagania sejsmiczne, a także warunki podparcia.
• Określ profil:Udokumentuj jednakową szerokość, grubość, długość, położenie otworów i wszelkie wymagane operacje formowania lub cięcia.
• Wybierz gatunek stali:Potwierdź wymagane właściwości mechaniczne i obowiązującą normę materiałową.
• Określ ochronę antykorozyjną:Zdefiniuj rodzaj powłoki, grubość powłoki, metodę kontroli i wszelkie dodatkowe wymagania dotyczące odsłoniętych krawędzi.
• Sprawdź zgodność produkcji:Upewnij się, że profil kątowy pasuje do śrub, złączy, szyn i innych elementów konstrukcyjnych projektu.
• Zaplanuj logistykę:Sprawdź wymiary paczek, ustalenia dotyczące wysyłki, etapy dostawy i wymagania dotyczące rozładunku.
• Zatwierdź dokumentację:Uzgodnij rysunki, zapisy z inspekcji, dokumenty materiałowe i kryteria akceptacji przed produkcją masową.

W przypadku projektów niestandardowych wczesna koordynacja między projektantem, nabywcą i producentem może ograniczyć liczbę poprawek rysunków i pomóc w ustaleniu bardziej przewidywalnego harmonogramu produkcji.

Czego kupujący powinni szukać u dostawcy stali o równym kącie?

Rzetelny dostawca powinien zapewnić coś więcej niż cenę za tonę. Kupujący muszą mieć pewność, że dostarczony materiał odpowiada ustalonym specyfikacjom i można go zintegrować z zamierzonym systemem konstrukcyjnym.

Porównując producentów, oceń następujące czynniki:

Energia słoneczna oferuje dostosowane do indywidualnych potrzeb rozwiązania ze stali o równym kącie, wspierane przez pozyskiwanie surowców, gięcie na zimno, wykrawanie CNC, tłoczenie i koordynację projektu. Strona produktu wskazuje również Xintian Steel jako partnera w zakresie dostaw surowców i opisuje doświadczenie w zakresie usług w Europie, Afryce, na Bliskim Wschodzie i w obu Amerykach.

Kupujący mogą zapoznać się ze specyfikacjami produktów Equal Angle Steel i omówić wymiary specyficzne dla projektu, wymagania dotyczące przetwarzania i ustalenia dotyczące dostawy przed złożeniem zamówienia.

Często zadawane pytania

1. Do czego głównie używana jest stal o równym kącie?

Stal o równym kącie jest stosowana w ramach konstrukcyjnych, wspornikach łączących, elementach wzmacniających, fotowoltaicznych systemach montażowych i ogólnej produkcji stali. Jego przydatność do konkretnego zastosowania nośnego musi zostać potwierdzona obliczeniami inżynierskimi.

2. Jakie rozmiary stali o równym kącie oferuje Energet Solar?

W opublikowanych specyfikacjach podano długości od 1000 do 6000 mm, równe szerokości ramion od 20 do 140 mm i grubości od 3,0 do 10,0 mm. Wymiary niestandardowe mogą być dostępne po przeglądzie technicznym i potwierdzeniu produkcji.

3. Jakie gatunki stali są dostępne?

Na stronie produktu wymieniono stal węglową Q235B i Q355B wraz z opcjami S235JR i S355JR. Kupujący powinni określić wymagany standard i potwierdzić dokumentację materiałową przed produkcją.

4. Czy ocynkowana stal o równym kącie nadaje się do zewnętrznych projektów fotowoltaicznych?

Stal kątowa ocynkowana ogniowo może zapewnić ochronę przed korozją w zastosowaniach zewnętrznych. Przydatność zależy od warunków ekspozycji, grubości powłoki, obowiązujących norm, szczegółów produkcyjnych i wymagań konserwacyjnych.

5. Czy można dostosować stal o równym kącie?

Tak. Energet Solar opisuje niestandardowe rozwiązania dla niestandardowych wymiarów i projektów specjalnych, z opcjami przetwarzania, takimi jak cięcie, formowanie, wykrawanie CNC i tłoczenie. Ostateczna wykonalność zależy od rysunków, ilości, materiałów i wymagań produkcyjnych.

6. Jak długo trwa dostawa zamówienia zbiorczego?

Energia słoneczna wskazuje ogólny czas realizacji dostaw na poziomie 15–30 dni, w zależności od wielkości zamówienia. Rzeczywisty termin należy potwierdzić w oparciu o specyfikacje zamówienia, możliwości produkcyjne, wymagania dotyczące dostosowywania i ustalenia dotyczące wysyłki.

7. Jakie informacje powinienem podać prosząc o wycenę?

Przygotuj wymagany gatunek stali, szerokość nóg, grubość, długość, obróbkę powierzchni, ilość, rysunki, wymagania dotyczące pakowania, miejsce dostawy i docelową datę dostawy. Uwzględnij wszelkie odpowiednie standardy projektowe lub wymagania dotyczące inspekcji, aby dostawca mógł dokładnie ocenić żądanie.

Wniosek: budowanie bardziej niezawodnych konstrukcji stalowych

Stal o równym kącie pozostaje praktycznym profilem konstrukcyjnym do systemów montażu fotowoltaicznego, ram stalowych i produkcji przemysłowej, ponieważ jej geometria w kształcie litery L umożliwia wszechstronne połączenia i elastyczną konstrukcję komponentów. Wybór odpowiedniego produktu wymaga czegoś więcej niż tylko porównania wymiarów: gatunek materiału, warunki obciążenia, dokładność produkcji, jakość powłoki i szczegóły montażu mają wpływ na wydajność konstrukcji.

Dzięki konfigurowalnym rozmiarom, opcjom stali węglowej, wykończeniom cynkowanym ogniowo i możliwościom precyzyjnego przetwarzania, Energet Solar zapewnia rozwiązania ze stali o równym kącie dla różnych wymagań solarnych i konstrukcyjnych. Dokładna specyfikacja i koordynacja dostawców mogą pomóc kupującym poprawić spójność zamówień, uprościć instalację i zarządzać długoterminowymi kwestiami konserwacyjnymi.

Planujesz system montażu paneli słonecznych lub projekt konstrukcji stalowej? Odwiedź stronę produktu Energet Solar Equal Angle Steel, aby zapoznać się z dostępnymi specyfikacjami i opcjami dostosowywania. Udostępnij naszemu zespołowi swoje rysunki, wymiary, wymagania materiałowe i szacunkową wielkość zamówienia.Skontaktuj się z namijuż dziś, aby omówić dostosowane rozwiązanie Equal Angle Steel, poprosić o wycenę oraz uzgodnić szczegóły techniczne i dostawy dla Twojego następnego projektu.
