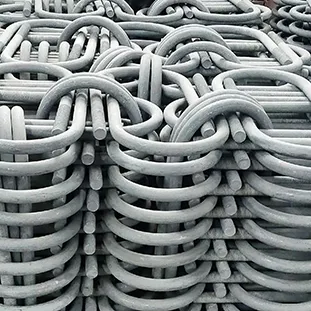

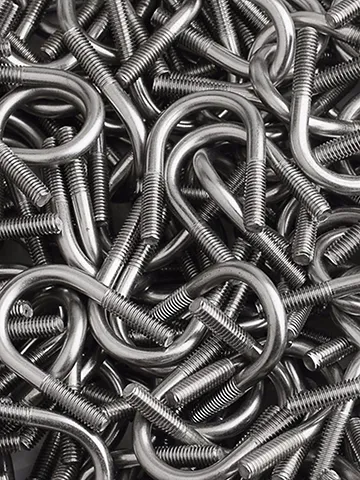

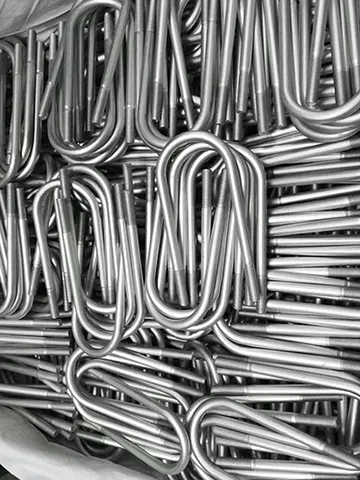

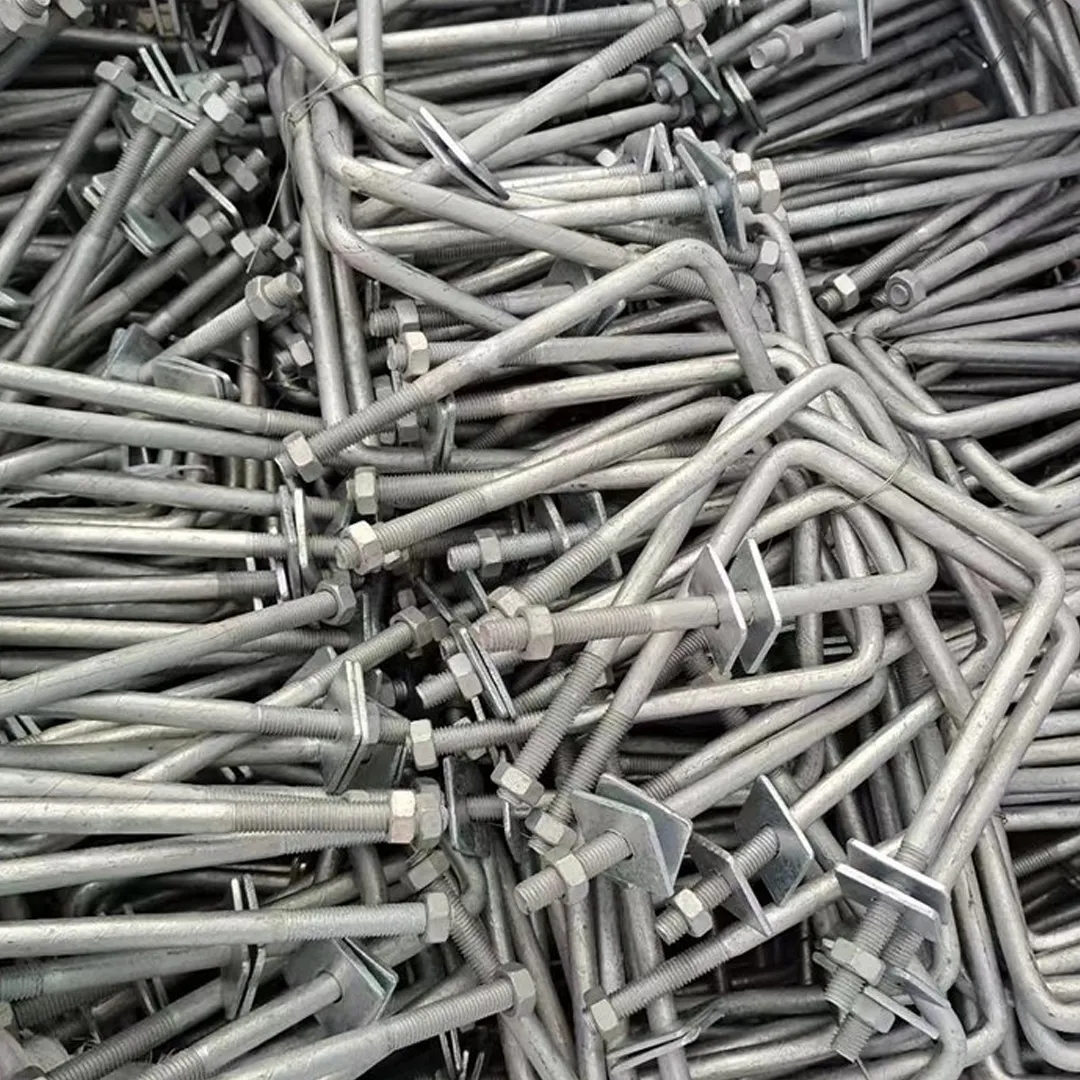

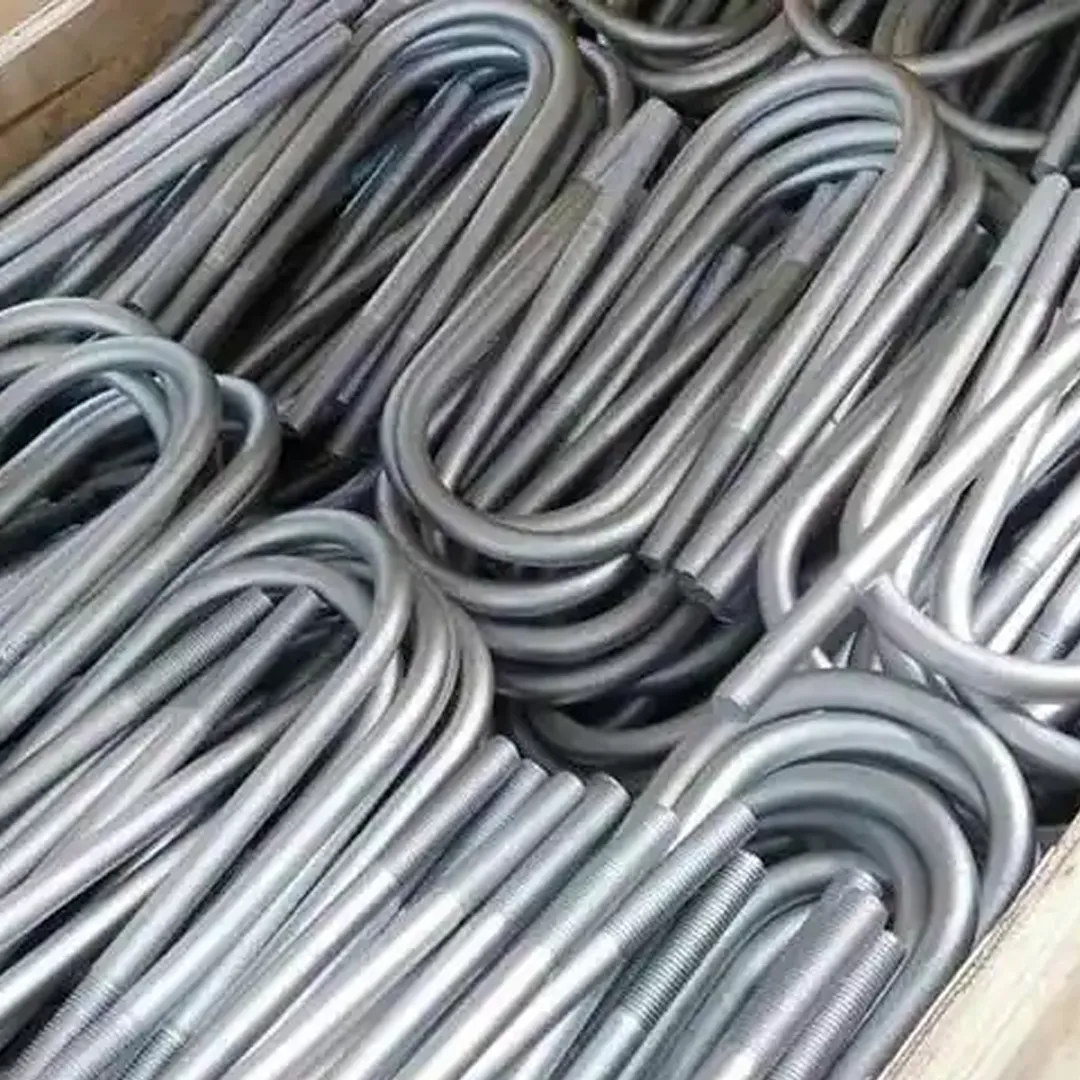

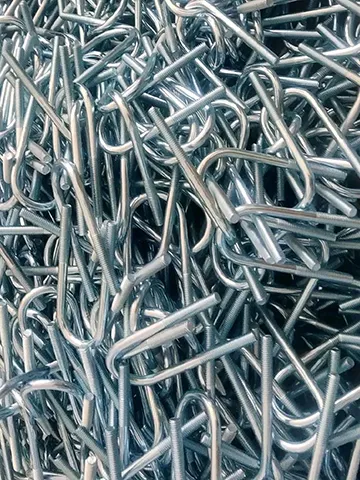

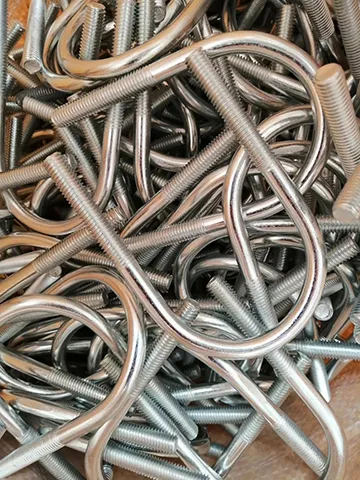

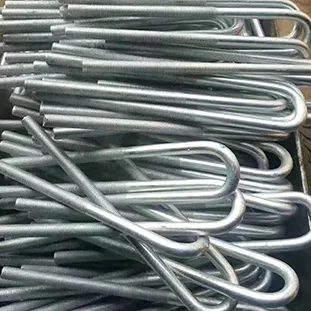

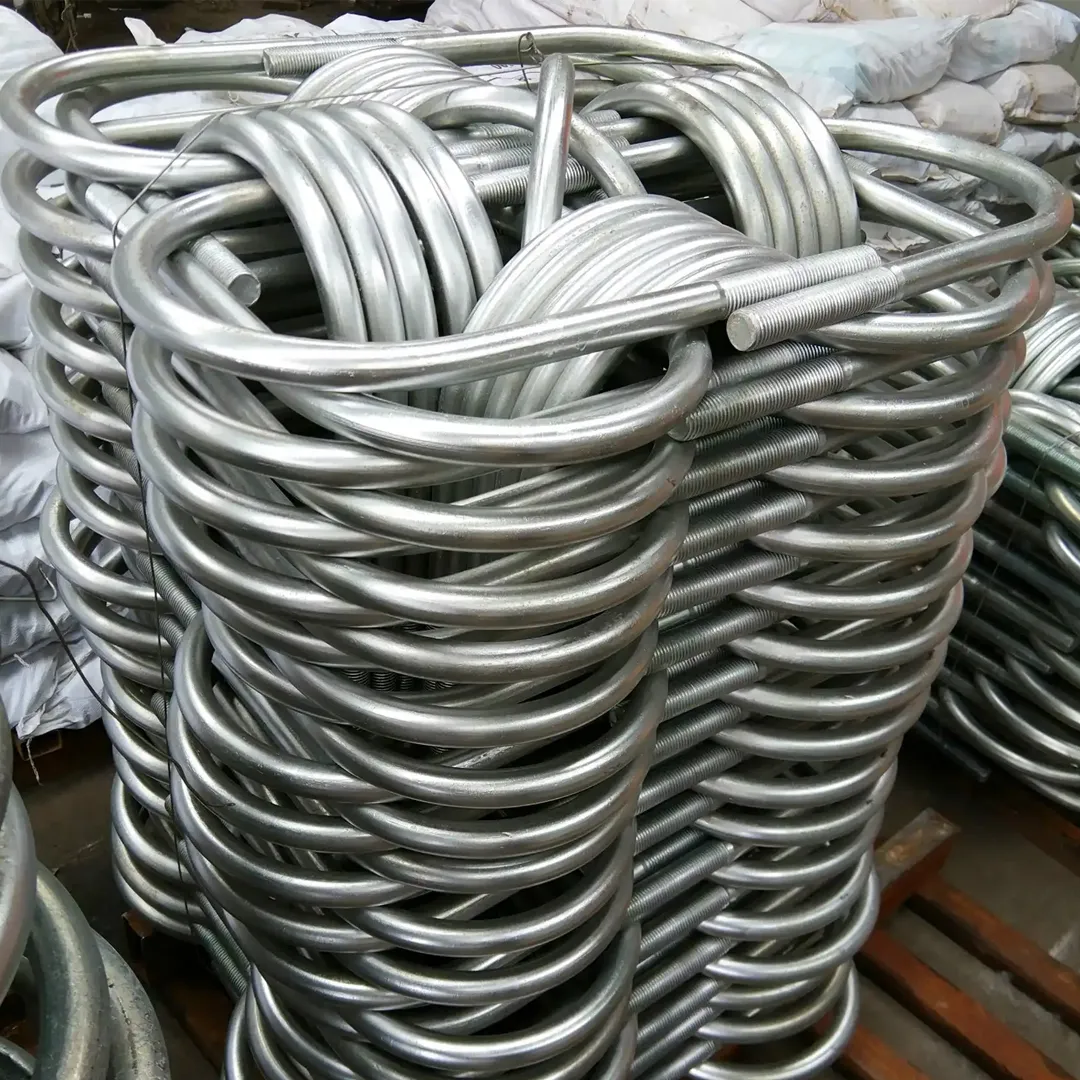

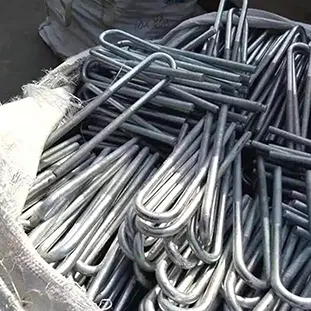

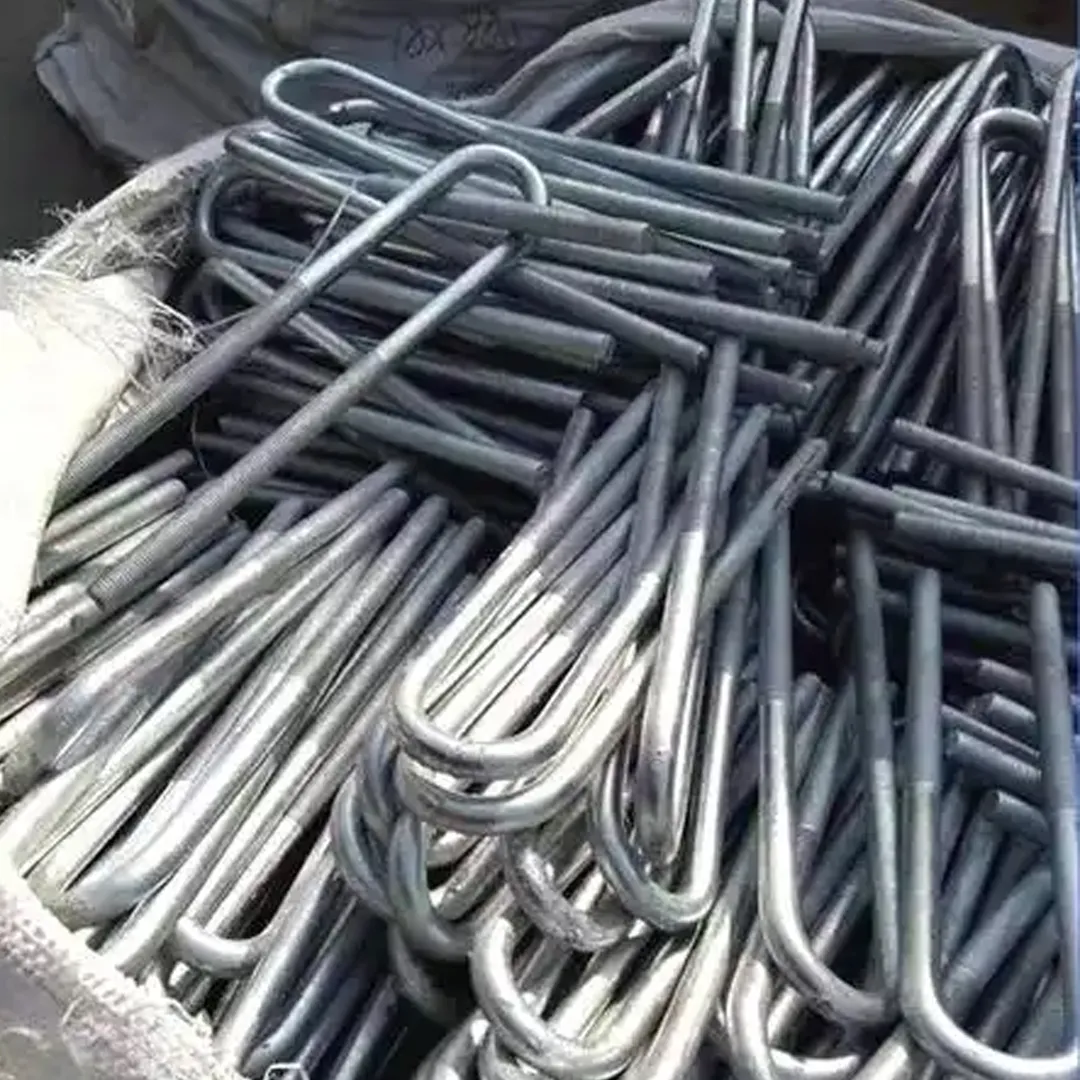

Śruba U do regałów solarnych

TheŚruba U do regałów solarnychto specjalistyczny element mocujący przeznaczony do łączenia rur stalowych, podpór rurowych i belek poprzecznych stosowanych w instalacjach fotowoltaicznych. W przeciwieństwie do standardowych śrub, które zabezpieczają komponenty poprzez płaskie powierzchnie styku, śruba U-bolt owija się wokół zewnętrznej średnicy rury, tworząc bardziej zrównoważone i bezpieczne połączenie.

Konstrukcja ta zwiększa powierzchnię styku łącznika z rurą, jednocześnie poprawiając rozkład obciążenia w całym połączeniu. W rezultacie zespół staje się bardziej odporny na wibracje, ruchy wywołane wiatrem i długotrwałe zmęczenie konstrukcji.

Produkt jest szeroko stosowany w naziemnych farmach fotowoltaicznych, dachowych systemach fotowoltaicznych, wiatach fotowoltaicznych, rolniczych konstrukcjach fotowoltaicznych i różnych stalowych konstrukcjach nośnych, gdzie stabilność rur ma kluczowe znaczenie.

Materiały o wysokiej wytrzymałości zapewniające niezawodność konstrukcyjną

Każda śruba typu U jest produkowana przy użyciu materiałów premiumStal węglowa Q255B (S235JR)., zapewniając doskonałą wytrzymałość na rozciąganie, ciągliwość i odporność na wielokrotne obciążenia.

Aby wytrzymać trudne warunki zewnętrzne, powierzchnię można wykończyć jednym i drugimCynkowanie ognioweLubPowłoka ZAM (cynk-aluminium-magnez)., tworząc trwałą warstwę ochronną przed wilgocią, promieniowaniem ultrafioletowym, mgłą solną i korozją atmosferyczną.

Te odporne na korozję powłoki pomagają utrzymać długoterminową wydajność mocowania, jednocześnie zmniejszając wymagania konserwacyjne przez cały okres użytkowania systemu fotowoltaicznego.

Precyzyjna produkcja zapewniająca stałą wydajność

Każda śruba U jest produkowana w całkowicie kontrolowanym procesie produkcyjnym, który łączy w sobie automatyczne gięcie, precyzyjne walcowanie gwintów, kontrolę wymiarową i obróbkę powierzchni.

W porównaniu z konwencjonalnym nacinaniem gwintów, gwinty walcowane zachowują ciągłą strukturę ziaren stali, zapewniając lepszą odporność na zmęczenie i płynniejsze połączenie z nakrętkami podczas montażu.

Aby zapewnić stałą jakość produktu, każda partia produkcyjna poddawana jest kontrolom pod kątem:

- Wymiary całkowite

- Promień gięcia rury

- Dokładność gwintu

- Jakość powłoki powierzchniowej

- Konsystencja mocowania

Ten ustandaryzowany proces produkcyjny gwarantuje doskonałą wymienność i niezawodną instalację w dużych projektach fotowoltaicznych.

Niestandardowe rozwiązania dla różnych systemów mocowania

Ponieważ systemy montażu fotowoltaicznego różnią się konfiguracją konstrukcyjną, Energet Solar zapewnia kompleksowe rozwiązaniaUsługi dostosowywania OEM i ODM.

Dostępne dostosowanie obejmuje:

- Kompatybilność średnic rur

- Długość śruby U

- Specyfikacja gwintu

- Średnica stali

- Grubość powłoki ocynkowanej

- Opcja powłoki ZAM

- Specjalny promień gięcia

- Wymagania dotyczące opakowań

Nasz zespół inżynierów może zalecić odpowiednie specyfikacje na podstawie rysunków konstrukcyjnych, warunków obciążenia i wymagań projektu.

Specyfikacje techniczne

Zasada inżynierii

Dlaczego śruby typu U sprawdzają się lepiej w konstrukcjach rurowych

W przeciwieństwie do łączników płaskich, które wywierają siłę tylko w ograniczonych punktach styku, śruba U-bolt otacza rurę i rozkłada obciążenie zaciskające na znacznie większą powierzchnię.

Taka konfiguracja zapewnia bardziej równomierny docisk, pomagając zmniejszyć miejscową koncentrację naprężeń, które w przeciwnym razie mogłyby z czasem odkształcić rurę lub poluzować połączenie.

W przypadku konstrukcji fotowoltaicznych narażonych na ciągłe obciążenie wiatrem i rozszerzalność cieplną ten zrównoważony rozkład sił przyczynia się do większej stabilności konstrukcji i niższych wymagań konserwacyjnych.

Jak utrzymywana jest siła mocowania

Prawidłowo zainstalowana śruba U wytwarza napięcie wstępne podczas dokręcania nakrętek. To napięcie wstępne wytwarza wystarczające tarcie pomiędzy rurą a konstrukcją nośną, zapobiegając niepożądanemu ruchowi podczas normalnej pracy.

Ponieważ wiatr, wibracje i zmiany temperatury wielokrotnie oddziałują na system montażu fotowoltaicznego, utrzymanie stałego napięcia wstępnego staje się niezbędne dla zachowania integralności połączenia.

Z tego powodu właściwy dobór rozmiaru śrub, dokładne połączenie gwintu i kontrolowany moment dokręcania są ważnymi czynnikami wpływającymi na długoterminową wydajność.

Aplikacje produktów

Naziemne elektrownie słoneczne

Stosowany do zabezpieczania okrągłych rur stalowych i elementów konstrukcyjnych w projektach fotowoltaicznych na skalę przemysłową, gdzie wymagana jest wysoka wytrzymałość konstrukcyjna i długoterminowa trwałość.

Dachowe systemy fotowoltaiczne

Zapewnia stabilne mocowanie pomiędzy wspornikami rurowymi a ramami montażowymi, jednocześnie ograniczając ruchy spowodowane drganiami wiatru i rozszerzalnością cieplną.

Konstrukcje wiat słonecznych

Zapewnia niezawodne mocowanie rur w ramach wiaty parkingowej, zachowując sztywność konstrukcji pod obciążeniem pojazdu i w warunkach zewnętrznych.

Projekty konstrukcji stalowych

Nadaje się do budynków przemysłowych, magazynów, obiektów rolniczych i różnych zastosowań w konstrukcjach stalowych wymagających trwałych rozwiązań do mocowania rur.

Rolnicze i wiejskie systemy fotowoltaiczne

Idealny do szklarniowych systemów fotowoltaicznych, schronisk dla zwierząt gospodarskich, urządzeń irygacyjnych i innych konstrukcji rolniczych wykorzystujących wsporniki z rur stalowych.

Wybór odpowiedniego U-Bolt dla Twojego projektu

Wybór właściwej śruby U-Bolt ma kluczowe znaczenie dla parametrów konstrukcyjnych systemu montażu fotowoltaicznego. Zamiast wybierać wyłącznie średnicę śruby, inżynierowie powinni ocenić kilka czynników instalacyjnych i środowiskowych, aby zapewnić długoterminową niezawodność.

Dopasuj średnicę rury

Wewnętrzny promień śruby U powinien ściśle odpowiadać zewnętrznej średnicy rury.

Zbyt duża śruba U może zmniejszyć siłę zaciskania i umożliwić ruch pod wpływem wibracji wywołanych wiatrem, natomiast zbyt mała śruba U może utrudniać montaż i powodować nadmierne naprężenia zarówno w łączniku, jak i w rurze.

Wybierz odpowiednią siłę

Różne punkty połączeń przenoszą różne obciążenia konstrukcyjne.

Główne elementy nośne zazwyczaj wymagają śrub o większej średnicy i materiałów o wyższej wytrzymałości, podczas gdy drugorzędne elementy nośne mogą wykorzystywać standardowe specyfikacje. Właściwy dobór poprawia zarówno bezpieczeństwo, jak i efektywność kosztową.

Rozważ środowisko instalacji

Warunki środowiskowe mają znaczący wpływ na żywotność elementu złącznego.

Cynkowane ogniowoŚruby typu U nadają się do większości lądowych projektów fotowoltaicznych.

Powłoka ZAMŚruby w kształcie U zapewniają zwiększoną odporność na korozję w środowiskach przybrzeżnych, o wysokiej wilgotności lub zasolonych, gdzie długotrwałe narażenie przyspiesza korozję.

Sprawdź zgodność wątku

Upewnij się, że nakrętki, podkładki i specyfikacje gwintów są w pełni kompatybilne z wybraną śrubą typu U. Właściwe dopasowanie poprawia spójność napięcia wstępnego i zmniejsza ryzyko uszkodzenia gwintu podczas montażu.

Najlepsze praktyki instalacyjne

Prawidłowy montaż jest niezbędny do utrzymania długoterminowej stabilności konstrukcji.

Przed montażem sprawdź, czy śruba U pasuje do średnicy rury i czy wszystkie powierzchnie stykowe są czyste i wolne od zanieczyszczeń. Umieścić śrubę U symetrycznie wokół rury, aby uzyskać zrównoważony nacisk mocowania.

Podczas dokręcania używaj na zmianę obu nakrętek, zamiast najpierw całkowicie dokręcać jedną stronę. Pomaga to równomiernie rozłożyć napięcie wstępne i zapobiega nierównomiernemu obciążeniu lub zniekształceniu rury.

Po poddaniu konstrukcji fotowoltaicznej początkowym warunkom pracy zaleca się rutynową kontrolę momentu obrotowego w celu potwierdzenia, że ​​połączenie pozostaje pewne.

Typowe błędy instalacyjne

Nawet wysokiej jakości elementy złączne mogą zawieść, jeśli zostaną nieprawidłowo zamontowane. Zrozumienie typowych błędów pomaga obniżyć koszty konserwacji i poprawić długoterminową niezawodność systemu montażu fotowoltaicznego.

Rozważania inżynieryjne

Zrozumienie wstępnego ładowania

Głównym celem dokręcania śruby U jest wytworzenie napięcia wstępnego, a nie proste połączenie dwóch elementów.

Wystarczające napięcie wstępne powoduje tarcie pomiędzy rurą a konstrukcją nośną, zapobiegając ruchom spowodowanym obciążeniem wiatrem, wibracjami sprzętu lub rozszerzalnością cieplną. Utrzymanie tego napięcia wstępnego przez cały okres użytkowania instalacji jest jednym z kluczowych czynników wpływających na niezawodność połączenia.

Przenoszenie obciążenia w systemach montażu solarnego

W konstrukcjach fotowoltaicznych śruby typu U poddawane są kombinacji obciążeń statycznych i dynamicznych.

Typowe warunki obciążenia obejmują:

- Siła wiatru działająca na panele słoneczne

- Obciążenie śniegiem w zimnym klimacie

- Rozszerzalność cieplna i kurczenie się elementów stalowych

- Codzienne wibracje spowodowane zmianami środowiska

- Obciążenia konserwacyjne podczas przeglądów i serwisowania

Wybór właściwej specyfikacji śrub U pomaga w bezpiecznym rozłożeniu tych obciążeń w całej konstrukcji montażowej.

Produkcja i kontrola jakości

Product consistency is essential for large-scale photovoltaic projects where thousands of fasteners are installed.

W Energet Solar każda partia produkcyjna podlega ustandaryzowanemu procesowi kontroli jakości, aby zapewnić dokładność wymiarową i stabilną wydajność mechaniczną.

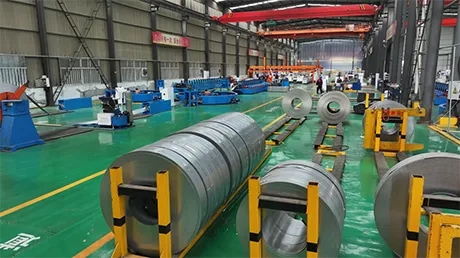

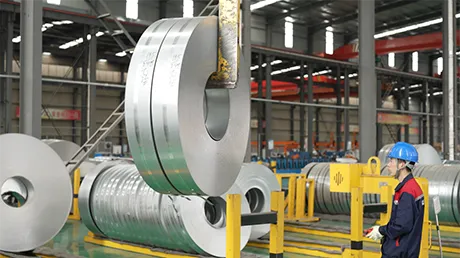

Weryfikacja surowca

Wszystkie przychodzące materiały stalowe są sprawdzane w celu sprawdzenia gatunku materiału, składu chemicznego i właściwości mechanicznych przed rozpoczęciem produkcji.

Precyzyjne formowanie

Automatyczny sprzęt do gięcia zapewnia stały promień gięcia i dokładność wymiarową w każdej partii produkcyjnej.

Kontrola gwintu

Rolled threads are inspected for profile accuracy, smooth engagement, and dimensional consistency to ensure reliable installation.

Ochrona powierzchni

Każda partia jest sprawdzana pod kątem jakości powłoki i integralności powierzchni po cynkowaniu lub obróbce ZAM, aby zapewnić długoterminową odporność na korozję.

Końcowa kontrola jakości

Gotowe produkty przed wysyłką przechodzą kompleksową kontrolę, obejmującą weryfikację wymiarową, kontrolę gwintu, badanie wizualne i kontrolę opakowania.

Praktyczne przypadki zastosowania

Farma słoneczna na skalę użytkową na Bliskim Wschodzie

Do naziemnego projektu fotowoltaicznego o mocy 60 MW, zlokalizowanego w środowisku pustynnym o wysokiej temperaturze, firma Energet Solar dostarczyła ocynkowane ogniowo śruby typu U do głównych połączeń rurowych.

Pomimo długotrwałego narażenia na intensywne promieniowanie UV i znacznych wahań temperatury z dnia na noc, elementy złączne zachowały stabilną skuteczność mocowania bez zauważalnego poluzowania lub pogorszenia powłoki po dłuższej pracy.

Projekt fotowoltaiczny na dachu na wybrzeżu w Azji Południowo-Wschodniej

Instalacja fotowoltaiczna na dachu o mocy 35 MW wymagała zwiększonej ochrony przed korozją ze względu na ciągłe narażenie na powietrze zawierające sól i wysoką wilgotność.

Aby sprostać tym warunkom, dostarczono dostosowane śruby typu U z powłoką ZAM o wymiarach dostosowanych do projektu. Poprawiona odporność na korozję zmniejszyła częstotliwość konserwacji i zapewniła niezawodne działanie konstrukcyjne podczas długotrwałej pracy na zewnątrz.

Dlaczego warto wybrać Energet Solar

Wybór odpowiedniego dostawcy elementów złącznych jest równie ważny, jak wybór odpowiedniego elementu złącznego.

Energet Solar łączy doświadczenie produkcyjne, wsparcie inżynieryjne i rygorystyczne zarządzanie jakością, aby dostarczać niezawodne rozwiązania w zakresie mocowania dla projektów fotowoltaicznych na całym świecie.

Nasze zalety to:

- Profesjonalny producent specjalizujący się w systemach montażu solarnego

- Zautomatyzowana produkcja zapewniająca stabilną konsystencję produktu

- Usługi dostosowywania OEM i ODM

- Materiały ze stali węglowej o wysokiej wytrzymałości

- Opcje cynkowania ogniowego i powlekania ZAM

- Ścisłe kontrole wymiarowe i jakościowe

- Szybka produkcja i niezawodna dostawa na całym świecie

- Wsparcie techniczne projektów inżynierskich

Często zadawane pytania

Czy wymiary U-Bolt można dostosować?

Tak. Produkujemy dostosowane śruby typu U w oparciu o średnicę rury, długość śruby, specyfikację gwintu, materiał i wymagania dotyczące powłoki.

Która powłoka jest lepsza dla środowisk przybrzeżnych?

powłoka ZAMjest ogólnie zalecany do obszarów przybrzeżnych i o dużej wilgotności, ponieważ zapewnia zwiększoną odporność na mgłę solną i korozję atmosferyczną.

Jak określić prawidłowy rozmiar śruby U-Bolt?

Śruba U powinna być dopasowana do zewnętrznej średnicy rury, biorąc pod uwagę obciążenie konstrukcyjne, luz montażowy i wymaganą siłę docisku.

Czy w zestawie znajdują się pasujące nakrętki i podkładki?

Mogą być dostarczone jako część kompletnego zestawu mocującego zgodnie z wymaganiami klienta.

Czy te śruby typu U można stosować do rur kwadratowych?

Tak. Oferujemy niestandardowe wymiary gięcia odpowiednie zarówno do zastosowań w rurach stalowych okrągłych, jak i kwadratowych.

Jakimi standardami spełniają Wasze produkty?

Nasze produkty są wytwarzane zgodnie z odpowiednimi międzynarodowymi wymogami strukturalnymi fotowoltaiki i są produkowane w ramach ścisłego systemu zarządzania jakością.

Czy zapewniacie wsparcie inżynieryjne?

Tak. Nasz zespół inżynierów może pomóc w wyborze produktu, przeglądzie rysunków, dostosowaniu i zaleceniu technicznym dla różnych systemów montażu fotowoltaicznego.

Jakie kontrole przeprowadzane są przed wysyłką?

Każda partia przechodzi kontrolę wymiarową, weryfikację gwintu, kontrolę powłoki powierzchniowej, kontrolę wyglądu i kontrolę opakowania, aby zapewnić stałą jakość przed dostawą.
